Z945X-16Q電動軟密封暗桿閘閥由閥體、閥蓋、閘板、閥桿、支架和電動驅動裝置等部件組成。電動執行器固定安裝在軟密封閘閥上,并接通電源后開始工作,將啟閉力傳遞到閥桿上,從而帶動閘板轉動,以達到流體的通斷。通過電動執行機構,實現遠距離控制及自動控制,特別適合在不宜人工手動操作的工況。
Z945X電動暗桿閘閥產品特點:
1、閥體采用QT450-10材質,球化率不低于3級、抗拉強度450Mpa,延展率大于10%,不易拉裂、凍裂;
2、閥體內外采用粉沫環氧樹脂靜電涂裝,噴涂厚度達到250μm,有效防止閥體與介質接觸造成的腐蝕與生銹,并可用于污水系統;
3、閥體內外采用粉沫環氧樹脂靜電涂裝,噴涂厚度達到250μm,有效防止閥體與介質接觸造成的腐蝕與生銹,并可用于污水系統;
4、閥桿螺母和定位裝置采用黃銅材料,開關更順暢,避免操作過程中出現的卡阻現象;
5、可廣泛用于自來水、消防、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
Z945X-16Q電動軟密封暗桿閘閥性能參數
零件名稱 | 材料 |
閥體、閥蓋 | 球墨鑄鐵QT450 |
閘板 | 球墨鑄鐵QT450+EPDM |
密封圈 | EPDM |
閥 桿 | 2Cr13 |
填 料 | 浸油石棉盤根 |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 |
適用溫度 | ≤80° |
連接方式 | 法蘭式 |

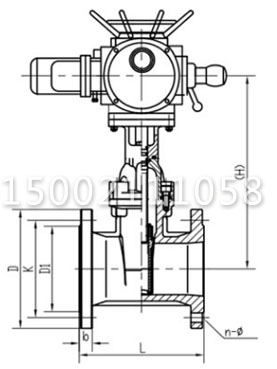

Z945X-16Q電動軟密封暗桿閘閥主要零外形及連接尺寸
公稱通徑 DN(mm) |
尺寸 | ||||||
L | D | D1 | D2 | b-f | Z-d | D0 | |
DN40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 165 |
DN50 | 178 | 160 | 125 | 100 | 20-3 | 4-18 | 180 |
DN65 | 190 | 180 | 145 | 120 | 20-3 | 4-18 | 180 |
DN80 | 203 | 195 | 160 | 135 | 22-3 | 4-18 | 200 |
DN100 | 229 | 215 | 180 | 155 | 22-3 | 8-18 | 200 |
DN125 | 250 | 245 | 210 | 185 | 24-3 | 8-18 | 240 |
DN150 | 270 | 280 | 240 | 210 | 24-3 | 8-23 | 240 |
DN200 | 292 | 335 | 295 | 265 | 26-3 | 8-23 | 320 |
DN250 | 330 | 390 | 350 | 320 | 28-3 | 12-23 | 320 |
DN300 | 356 | 440 | 400 | 368 | 28-3 | 12-23 | 400 |
DN350 | 381 | 500 | 460 | 428 | 30-3 | 16-23 | 400 |
DN400 | 406 | 565 | 515 | 482 | 32-3 | 16-25 | 500 |
DN450 | 432 | 615 | 565 | 532 | 32-3 | 20-25 | 500 |
DN500 | 457 | 670 | 620 | 585 | 34-3 | 20-25 | 720 |
