J65YY型鍛鋼截止閥采用壓力自緊式閥蓋設計,其閥體與閥蓋用螺紋連接,中腔采用自緊密封結構,壓力越高,密封性越好。其閥體閥蓋為整體鍛制而成,強度高,造型美觀,材質可靠。獨特的不銹鋼自密封圈,拆裝方便,密封可靠。閥桿表面經超強致密耐磨處理,耐磨耐蝕,啟閉磨擦小,確保產品無外漏。
J65Y/H Y型鍛鋼截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封。
J65Y/H Y型鍛鋼截止閥產品特點:
1、螺紋閥蓋,可根據用戶要求設計為焊接或可拆卸結構
2、接近直線的流道設計,減少流阻
3、二次節流面設計,減少對密封面的沖刷
4、承插焊端或?qū)雍?br />
5、旋轉升降閥桿
6、整體閥座
7、可選擇電動或氣動的驅動方式
8、較傳統J61Y性能優越,節能,使用壽命長
Y型鍛鋼截止閥性能參數
產品制造標準:
設計制造標準:ASME
B16.34,JB/T3595,E101
結構長度標準:GB/T 12221-2005
承插焊端:ASME B16.11
對接焊端:ASME B16.25
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:JB/T3595
序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 閥瓣 | A276420 | A276304 | A276304(L) | A276F316(L) |
3 | 閥桿 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
5 | 閥蓋 | A105 | A276304 | A276304(L) | A276F316(L) |
6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
7 | 銷釘 | A276420 | A276 304 | ||
8 | 填料壓套 | A276410 | A182F304(L) | A182F316(L) | |
9 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
10 | 填料壓板 | A216WCB | A351CF8 | ||
11 | 螺母 | A1942H | A1944 | A1948 | A1948M |
12 | 閥桿螺母 | A276420 | |||
13 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
14 | 銘牌 | SS | |||
15 | 手輪 | A197 | |||
16 | 填料 | 柔性石墨 | PTFE | ||
適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
適用溫度 | —29℃~425℃ | —29℃~550℃ | —29℃~200℃ |

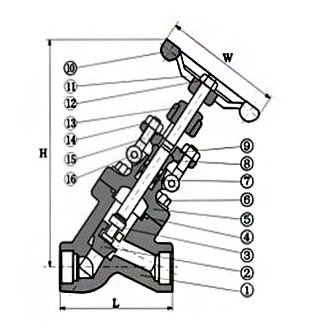

Y型鍛鋼截止閥主要外形及連接尺寸
規格 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
L | 98 | 111 | 120 | 140 | 140 | 170 |
H(開) | 175 | 215 | 254 | 305 | 305 | 365 |
W | 100 | 125 | 160 | 160 | 180 | 200 |
重量 | 5 | 6.3 | 7.6 | 9.8 | 13.8 | 14.0 |
