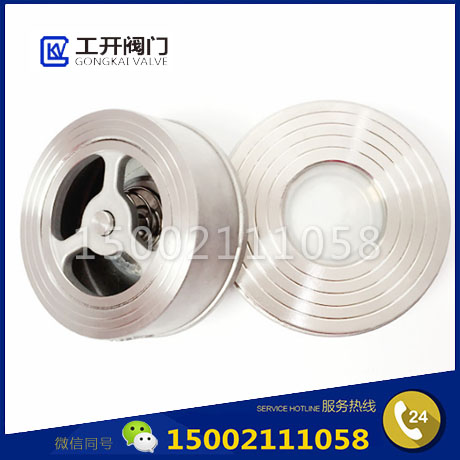

H71W對夾升降式止回閥由閥體、閥瓣、彈簧等組成,水平或垂直安裝于管路系統,防止介質倒流。
H71W對夾式止回閥采用對夾式連接,結構緊湊,閥瓣沿著中心定位作 升降運動,由于閥瓣的關閉行程短,并有彈簧加載,關閉速度快,可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點,特別適合于安裝空間受限制的場合采用,可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。
H71W對夾式止回閥性能參數
名稱型號 | H71W對夾式止回閥 |
閥體材質 | 碳鋼WCB、不銹鋼201、304、316等 |
適用介質 |
水、蒸汽、油等 硝酸、醋酸、強氧化性介質及尿素等 |
適用溫度 | 0-300° |
連接方式 | 對夾式 |

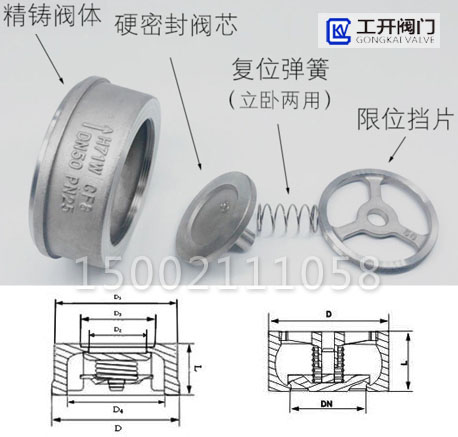

H71W對夾式止回閥主要零外形及連接尺寸
公稱壓力 MPa |
公稱通徑 DN |
尺寸 | |||||
L | D1 | D2 | D3 | D4 | D5 | ||
PN1.0MPa PN1.6MPa |
15 | 16 | 52 | 15 | 24 | 31 | 40 |
20 | 19 | 62 | 19 | 30 | 40 | 50 | |
25 | 22 | 72 | 24 | 35 | 47 | 58 | |
32 | 28 | 83 | 31 | 46 | 56 | 68 | |
40 | 31.5 | 93 | 39 | 55 | 66 | 78 | |
50 | 40 | 108 | 48 | 65 | 78 | 90 | |
65 | 46 | 128 | 62 | 80 | 95 | 110 | |
80 | 50 | 142 | 76 | 96 | 110 | 128 | |
100 | 60 | 162 | 95 | 115 | 132 | 150 | |
125 | 90 | 192 | 110 | 125 | 135 | - |
