青銅截止閥技術規范
公稱壓力: PN1 .6MPa
工作介質:水、非腐蝕性液體、飽和蒸汽(≤0.6MPa)
工作溫度: -20°C≤t≤150°C
管螺紋標準:符合ISO228標準

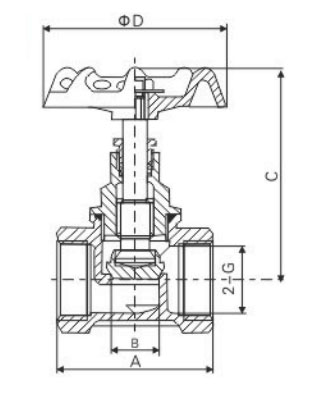

DN(mm) | NPS(in) | A | B | C | D | G |
15 | 1/2 | 43 | 14 | 64-69 | 50 | 1/2 |
20 | 3/4 | 52 | 16 | 69-75 | 60 | 3/4 |
25 | 1 | 60 | 19 | 80-90 | 70 | 1 |
32 | 1-1/4 | 67 | 27 | 92-105 | 100 | 1-1/4 |
40 | 1-1/2 | 77 | 30 | 115-128 | 110 | 1-1/2 |
50 | 2 | 87 | 37 | - | 110 | 2 |
聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請?jiān)谠儍r(jià)時一并提出?;蛘呤褂脠?chǎng)合非常重要或環境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
