D671S氣動塑料蝶閥-氣動PVC蝶閥-氣動UPVC蝶閥-D671X-10S耐腐蝕酸堿
更新：2022/8/30 14:13:57??????點擊：
- 品牌：???上海工開閥門
- 型號：???D671S，D671X-10S
產品介紹
D671S氣動塑料蝶閥采用一體式氣動執行器和塑料蝶閥組成，通過壓縮空氣即可直接進行開關量調節。閥桿與蝶板融為一體，蝶板旋轉90°，即可實現閥門的啟閉過程。連接方式為對夾式。適用介質：水、空氣、油類、腐蝕性化學液體。
D671S氣動PVC蝶閥(UPVC氣動塑料蝶閥)具有閥體重量輕、耐腐蝕性強、材質衛生無毒、耐磨損、易拆卸、維護簡單等特點，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
氣動塑料蝶閥可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號實現閥門調節功能。
氣動塑料蝶閥性能規范
| D671X氣動UPVC蝶閥氣動執行器技術參數 | D671X氣動UPVC蝶閥閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN50～300mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0、1.6MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | UPVC、CPVC、PP | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 閥板材質 | UPVC、CPVC、PP、PTFE |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | EPDM、NBR、FPM | |
| 動作范圍 | 0～90°±5° | 結構形式 | A型 |
| 接口螺紋 | G1/4"、G1/8"、G3/8"、G1/2" | 溫度 | EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
| 適用介質 | 水、PVC兼容的食品工業化學溶劑 | ||
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 重量輕、耐腐蝕、衛生無毒、流阻小 |

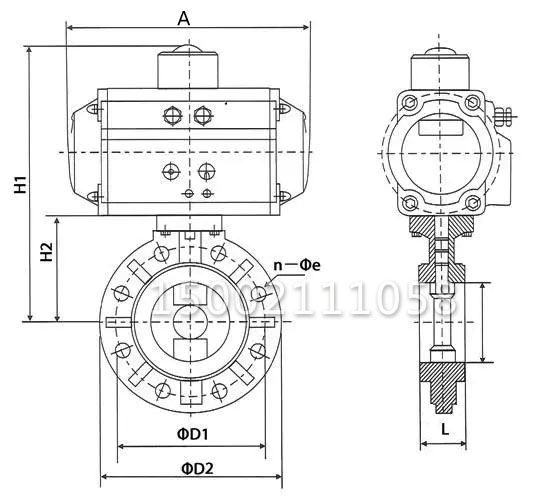

氣動塑料蝶閥主要外形及連接尺寸
| DN(mm) | ΦD1 | ΦD2 | H1 | H2 | A | L | n-Φe |
| 50 | 123 | 160 | 208 | 87 | 160 | 44 | 4-18 |
| 65 | 143 | 185 | 217 | 96 | 160 | 48 | 4-18 |
| 80 | 157 | 195 | 235 | 114 | 160 | 53 | 4-18 |
| 100 | 186 | 215 | 256 | 127 | 189 | 57 | 8-18 |
| 125 | 213 | 250 | 286 | 157 | 189 | 68 | 8-18 |
| 150 | 240 | 285 | 334 | 170 | 266 | 73 | 8-22 |
| 200 | 296 | 340 | 377 | 213 | 266 | 92 | 8-22 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://zhangqiushuijian.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
