YJ41W不銹鋼氧氣專用截止閥是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性,以安全可靠和性能為設計原則,并參照《氧氣安全規程》的規定而設計的確保氧氣管網安全運行的閥門。
氧氣管線閥門,都要進行脫脂處理。因為氧氣與油脂接觸時,會發生強烈的氧化反應,發出大量的熱,溫度迅速上升,造成管線壓力上升,引起燃燒危險。
YJ41W氧氣截止閥在制造時采用嚴格的禁油措施,并且所有零件在安裝前均進行嚴格的脫脂處理。所有閥門法蘭端均設有導電螺孔,以防靜電。閥門外露部位有保護措施,防止塵土和油類污染。
YJ41W不銹鋼氧氣專用截止閥主要性能參數
產品名稱: | YJ41W不銹鋼氧氣專用截止閥 | 驅動方式: | 手動 |
連接方式: | 法蘭連接 | 公稱通徑: | DN15~DN800 |
適用介質: | 氧氣/液氧 | 公稱壓力: | PN10~PN40 |
適用溫度: | t≤200℃ | 法蘭標準: | JB/T79;GB/T9113;HG/T20592 |
設計標準: | GB/T12235;JB/T10530 | 測試標準: | JB/T9092;GB/T26480;GB/T13927 |
閥體材質: | 不銹鋼 | 閥桿 | 鉻鎳不銹鋼 |
閥蓋、閥瓣 | 鑄鉻鎳鈦不銹鋼 | 閥桿螺母 | 青銅 |

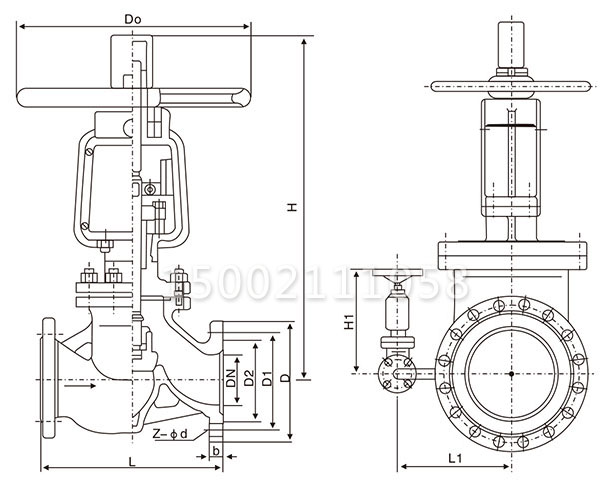

YJ41W不銹鋼氧氣專用截止閥主要零外形及連接尺寸
通徑 | L | D | D1 | D2 | b | z-d | D0 | H |
15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 100 | 190 |
20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 100 | 213 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 125 | 236 |
32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 182 | 312 |
40 | 200 | 145 | 115 | 85 | 18 | 4-18 | 160 | 328 |
50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 320 | 450 |
65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 360 | 530 |
80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 400 | 560 |
100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 450 | 618 |
125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 450 | 675 |
150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 560 | 743 |
200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 640 | 850 |
250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 720 | 975 |
300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 800 | 1115 |
