青銅球閥技術規范
公稱壓力: PN2.0MPa(≥DN65,1 .6MPa)
工作介質:水、非腐蝕性液體、非腐蝕非可燃?xì)怏w、飽和蒸汽(≤0.6MPa)
工作溫度: -10°C≤t≤120°C
管螺紋標準:符合ISO228標準

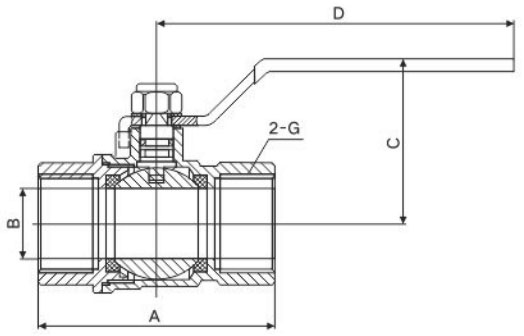

DN(mm) | NPS(in) | A | B | C | D | G |
15 | 1/2 | 52.8 | 14 | 41 | 98 | 1/2 |
20 | 3/4 | 63 | 19 | 44.5 | 98 | 3/4 |
25 | 1 | 72 | 23.5 | 55 | 110 | 1 |
32 | 1-1/4 | 80 | 30 | 61 | 140 | 1-1/4 |
40 | 1-1/2 | 90.6 | 37 | 66 | 140 | 1-1/2 |
50 | 2 | 106 | 46.5 | 75 | 155 | 2 |
65 | 2-1/2 | 132.4 | 56 | 92 | 190 | 2-1/2 |
80 | 3 | 151 | 68.5 | 106 | 230 | 3 |
100 | 4 | 190.5 | 85 | 117.5 | 230 | 4 |
聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請在詢價時一并提出?;蛘呤褂脠龊戏浅V匾颦h(huán)境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
