氨用截止閥J41B-不銹鋼氨用法蘭截止閥-氨氣截止閥-氨水用暗桿截止閥
更新：2023/3/3 9:15:47??????點擊：
- 品牌：???上海工開閥門
- 型號：???J41B-25P
產品介紹
J41B氨用截止閥，不銹鋼氨用法蘭截止閥，氨氣截止閥，氨水用暗桿截止閥是專為氨氣、燃氣的管路或裝置設計。結構上注意了防火要求。填料采用聚四氟乙烯，密封可靠。密封副材料采用聚四氟乙烯，為軟密封，密封可靠。適用于氨氣/液化石油氣氟氣管路系統，作為啟閉裝置，也適用于其他溫度≤150℃的管路。氨用截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點。
該款J41B氨用截止閥采用暗桿結構設計, 具備倒密封功能 , 填料采用V型4組合和雙0型密封圈設計,四道密封保護,特殊的閥桿、閥芯聯結結構,使閥芯同心度自動調節, 多密封專利技術,密封性能穩定,有保障無泄漏, 可完全應用于涉氨系統、 制冷系統作為管路控制的開啟和關閉。
氨用截止閥與其他截止閥的區別是：
1、密封面采用四氟（巴氏合金），密封性能好，使用長
2
、中通法蘭為凹凸結構，閥桿采用暗桿連接。
3、閥體密封面部位采用球凸狀，與閥瓣吻合密封。
4、
氨對金屬銅；鋁 包括塑料，橡膠都是不允許直接和氨接觸。
J41B氨用截止閥暗桿主要性能規范
| 零件名稱 | 閥體、閥蓋 | 密封圈 | 填料 | 填料壓蓋 | 閥桿 | 墊片 |
| J41B-25C | 鑄鋼 | 巴氏合金 | 聚四氟乙烯 | 碳鋼 | 聚四氟乙烯 | |
| J41B-25Z | 灰鑄鐵 | |||||
| J41B-25P | 不銹鋼 | 不銹鋼 | ||||
| J41F-25Z | 灰鑄鐵 | 碳鋼 | ||||
| 公稱壓力PN（MPA） | 試驗壓力PS（MPa） | 適用介質 | 適用溫度（℃） | |
| 2.5 | 3.8 | 氨氣、氨液等NH3 | 巴氏合金-40℃+150℃ | 四氟-40℃+200℃ |

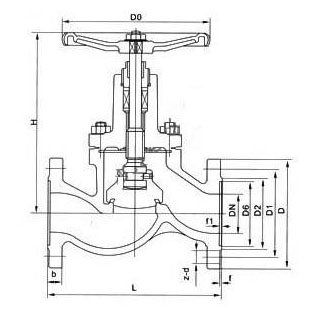

J41B氨用截止閥暗桿結構尺寸
| DN | L | H | D | D1 | D2 | b | F | Z-d |
| 25 | 160 | 285 | 115 | 85 | 65 | 16 | 2 | 4-#14 |
| 32 | 180 | 300 | 135 | 100 | 78 | 18 | 2 | 4-#18 |
| 40 | 200 | 320 | 145 | 110 | 85 | 18 | 2 | 4-#18 |
| 50 | 230 | 380 | 160 | 125 | 100 | 20 | 3 | 4-#18 |
| 65 | 290 | 420 | 180 | 145 | 120 | 22 | 3 | 8-#18 |
| 80 | 310 | 450 | 195 | 160 | 135 | 22 | 3 | 8-#18 |
| 100 | 350 | 520 | 230 | 190 | 160 | 24 | 3 | 8-#23 |
| 125 | 400 | 558 | 270 | 220 | 188 | 28 | 3 | 8-#25 |
| 150 | 480 | 750 | 300 | 250 | 218 | 30 | 3 | 8-#25 |
| 200 | 600 | 950 | 360 | 310 | 278 | 34 | 3 | 12-#25 |
| 250 | 650 | 1050 | 425 | 370 | 332 | 36 | 3 | 12-#30 |
| 300 | 750 | 1120 | 485 | 430 | 390 | 40 | 3 | 16-#30 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
