J23W針型截止閥也叫外螺紋針型閥,外螺紋針形閥,外螺紋截止閥,外螺紋焊接針型閥,連接方式采用焊接式,跟閥體連接采用外螺紋活接式,是針型閥最常用的一種儀表閥。
J23W針型閥安裝時兩邊的焊接短管焊接在管道上,然后可以擰動針閥.上面的活接頭,進行安裝和拆裝,方便簡單,經濟實用,維護容易,一般針型閥的壓力可以達到各種壓力要求,作用主要用于流體管道中啟閉截止,切斷,開啟,改變介質流向的功能。

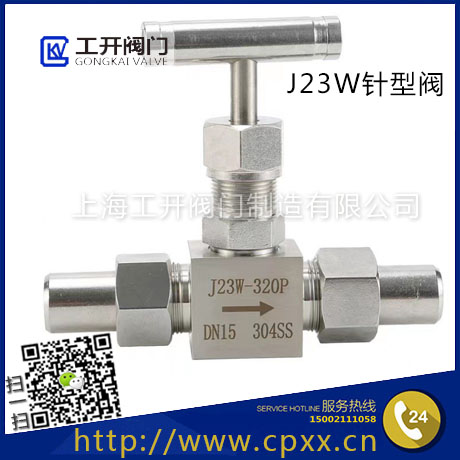

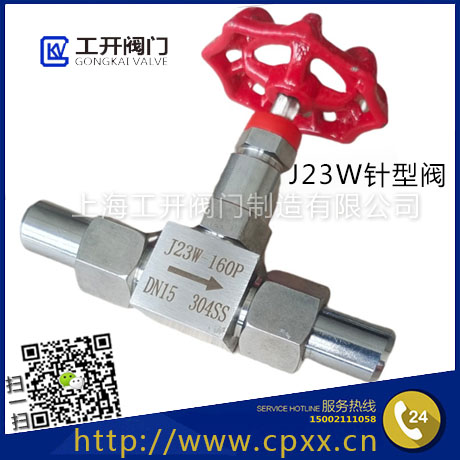

J23W針型閥外螺紋焊接截止閥工作原理:當順時針旋轉手輪時,通過螺紋旋轉閥桿,使針閥閥芯慢慢壓向閥座端面,使之壓緊密封,達到關閉功能,當逆時針轉動手輪時,閥芯慢慢遠離閥座,達到開啟目的。我公司生產的J23W針型閥有3種體型可選擇,如圖。

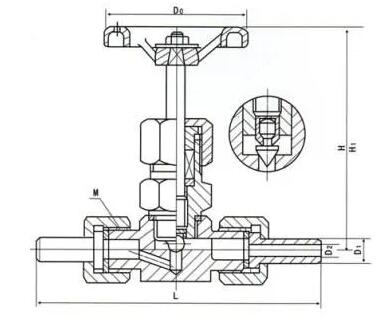

J23W針型截止閥外形結構尺寸
公稱直徑 DN(mm) |
尺寸 Dimension |
重量 Weight |
||||||
---|---|---|---|---|---|---|---|---|
Do | D1 | D2 | L | H1 | H2 | M | ||
6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
20 | 110 | 28 | 18 | 220 | 156 | 166 | 30×2 | 3.5 |
25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
