HH47X緩沖蝶式止回閥-水力控制閥
更新：2024/3/12 16:20:34??????點擊：
- 品牌：???上海工開閥門
- 型號：???HH47X
產品介紹
HH47X緩沖蝶式止回閥是由閥體、閥瓣、緩沖裝置和微量調節閥組成。
應用范圍：微阻緩閉止回閥可在海水、源木、污水、清水等介質管道上使用，通常是安裝在水泵出口處的位置，它即可實現防止介質逆流，有可防止水錘的產生，從而保障閥門設備的使用安全。
緩沖蝶式止回閥工作原理：靠進口介質壓力推動閥板開啟，使介質通過，閥板通過轉軸帶動搖臂將緩沖液壓缸中活塞桿拉到開啟位置。當介質停止流動時，由于閥板自重及介質倒流的作用，使閥板自動關閉。由于緩沖液壓缸的作用，閥板關閉分兩階段，從全開位置到運行了70°后，阻尼作用加大，為慢關階段，消除破壞性水錘。
HH47X緩沖蝶式止回閥特點：
1、蝶式緩沖止回閥的閥門體采用輕量級Q的蝶式結構，比傳統的止回閥體積更小，重量更輕，便于安裝和維護。
2、運行平穩，無噪音、無水錘、無振動。
3、密封性能好，可以保證管道的密封，減少泄漏現象，保證管道的安全運行。
4、緩沖功能可以降低管道內的壓力沖擊，有效延長管道的使用壽命。
HH47X緩沖蝶式止回閥性能規范
| 型號 |
公稱壓力 （MPa） |
強度試驗壓力（MPa） | 密封壓力（MPa） |
適用溫度 （℃） |
適用介質 | 緩閉時間 |
| HH47X | 1.0 | 1.5 | 1.1 | ≤80 |
水、油品 海水、污水 |
≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
HH47X緩沖蝶式止回閥零部件材質
| 零件名稱 | 閥體 | 蝶板 | 閥桿 | 密封圈 | 填料 |
| 材料 | 鑄鐵、鑄鋼 | 灰鑄鐵、鑄鋼、球墨鑄鐵 | 不銹鋼 |
丁腈耐油橡膠、 氯丁橡膠 |
聚四氟乙烯 |

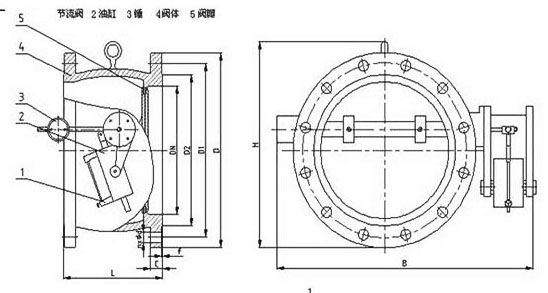

HH47X緩沖蝶式止回閥結構尺寸
|
公稱通徑 DN(mm) |
尺 寸 | |||
| L | H | B1 | B2 | |
| 200 | 230 | 550 | 540 | 600 |
| 250 | 250 | 630 | 600 | 700 |
| 300 | 270 | 690 | 650 | 740 |
| 350 | 290 | 780 | 710 | 800 |
| 400 | 310 | 860 | 770 | 870 |
| 450 | 330 | 910 | 830 | 920 |
| 500 | 350 | 980 | 900 | 1000 |
| 600 | 390 | 1070 | 1090 | 1250 |
| 700 | 430 | 1220 | 1200 | 1360 |
| 800 | 470 | 1320 | 1320 | 1480 |
| 900 | 510 | 1430 | 1420 | 1580 |
| 1000 | 550 | 1550 | 1550 | 1700 |
| 1200 | 630 | 1800 | 1780 | 1950 |
| 1400 | 710 | 1980 | 2000 | 2175 |
