產品介紹
自動再循環閥自動再循環閥是一種自力式的三通式閥門，安裝于泵出口，用于泵的小連續流量保護，所以又稱泵保護閥或小流量閥，用于離心泵小流量的自動再循環，防止離心泵在低負載下由于過熱，噪音、振動帶來的損壞。一種泵保護裝置。它自動對離心泵（尤其輸送熱水介質）在低負荷運行時，泵體內可能出現的部分氣蝕損害和不穩定進行保護。
自動再循環閥的主要作用是：當給水泵流量小于一定值時，保證給水泵再循環及時打開，防止給水泵內部由于局部過熱汽化產生汽蝕。投運以來，小流量閥存在壽命短、漏流量大的問題。自動再循環閥用于保護離心泵，防止泵在低流量工況下由于過熱、嚴重噪音、不穩定和氣蝕而引起的損壞。
自動再循環閥的動作原理：
根據主流量不同，再循環閥的主閥閥瓣將被確定在某一個位置上，主路止回閥的閥桿通過一杠桿，將主閥瓣動作傳遞至旁路，旁路系統控制通過旁路的流量同時將壓力減至出口所需值，當主閥瓣回到閥座關閉狀態時，所有流量通過旁路（回流），當主閥瓣上升到頂端位置時，旁路則完全關閉，所有泵的流量流向工藝系統。
工作原理：對離心泵而言，需要有一段旁路以防止在低于規定的小流量下運行而產生過載及過熱汽化對泵造成損壞。在火電廠，給水泵的出水量是隨鍋爐負荷而變化的。在啟動時或在負荷很低時，給水泵很可能在給水量很小或給水量為零的情況下運行，水在泵體內受葉輪的摩擦發熱，而使水溫升高，水溫升高到一定程度后，會發生汽化，形成汽蝕。造成給水泵的損壞。
為防止上述現象的發生，在給水泵出口至除氧器（或冷凝器）水箱之間安裝再循環系統，在給水泵剛啟動或在給水量小到一定程度時，可打開再循環系統。將一部分水返回除氧器水箱，以保證有一定的水量（一般約為額定流量的30%）通過水泵，而不致使泵內水溫升高而汽化。而當給水量處于正常條件下時，關閉再循環系統。
以往的控制方式是由復雜的控制系統組成泵的保護及控制系統。再循環系統由小流量閥、止回閥、流量測量系統組成。系統中流量測量系統確定何時開啟或關閉再循環系統。
止回閥的目的是只允許水泵往外送水，而不允許水反向流回水泵。防止水泵突然停止運轉時，高壓水反向流回水泵造成水泵倒轉；小流量閥保證在再循環系統處于開啟狀態時高壓水經過減壓使閥出口壓力與除氧器（或冷凝器）水箱壓力接近而不致造成除氧器（或冷凝器）水箱壓力震蕩和發生汽蝕。顯然，再循環系統中主要的、工作條件惡劣的無疑是小流量閥。

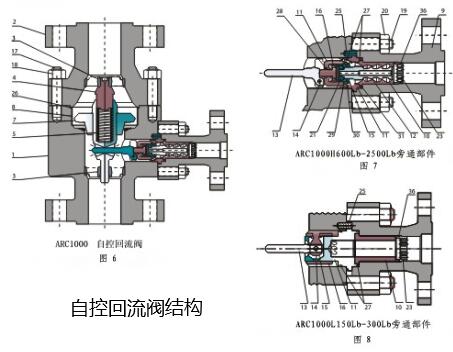

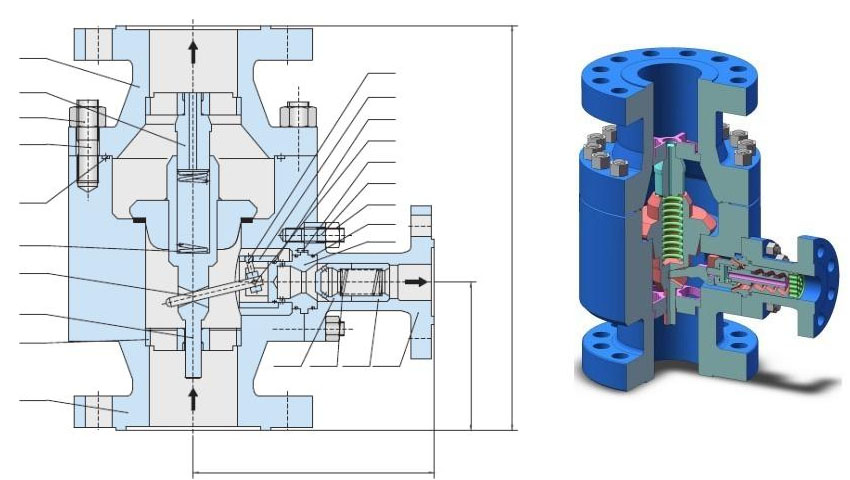

ARC1000自控回流閥是一個獨立的系統，能夠動態的感知主路流量的變化。隨主路流量調整旁通流量。它集止回、流量感知、旁通流量控制、多級減壓功能于一身。其工作原理可以用三種狀態來描述:

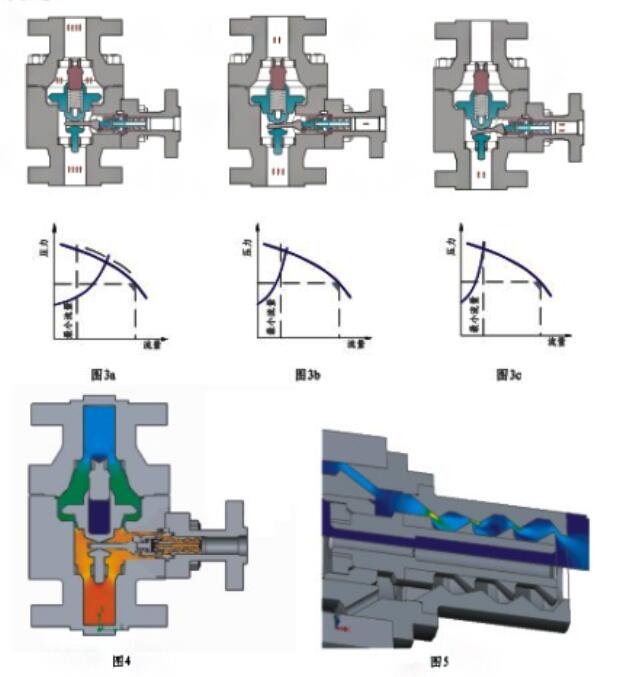

1、當主閣處于全開位置時(圖3a)，旁通閥關閉。閥重帶動操縱桿上升，由杠桿原理，操縱桿使副間朝關閉方向移動直至完全關閉。其流場分布見團4。
2、當主間逐漸關閉時(圖3b)，閥瓣下降，操縱桿和副閥脫離，在壓差的作用下，副閥逐漸開啟。
3、當主閥關閉時(圖3c),旁通開度最大，滿足泵的最小流量，旁通閥具有多級減壓功能，其流場分布見圖5.
自動再循環閥為自力式控制閥，不需要外部供給能源。與傳統的控制閥系統相比，具有以下顯著優勢：
1、在前期產品采購、安裝調試，以及后期的維護方面，具有顯著的成本優勢，總體費用比傳統控制閥系統低2/3。
2、旁路流量可調節控制，閥門整體運行具有高經濟性。
3、完全機械結構，依靠流量控制閥門，不需要額外的能源。
4、實現泵的保護僅僅只需一個閥，不需其他額外組件。因此不受系統故障影響。
5、主流道中的止回閥與旁路成為一個整體。
6、幾乎免維護。
自動再循環閥選型要點：
1、主路全開壓降
介質流過閥門產生的壓降與閥門入口與節流處的面積比有關，且在相同的流速條件下隨面積比的增大而快速增加。 因此，對于相同的工況，能達到全開的閥門實際壓降是低的。
2、 閥門類型確定
閥門類型主要依照旁路壓差確定，同時要核算主路壓降，因此需詳細核算旁路壓降。 旁路壓降為泵小連續流量下的出口壓力減去自動再循環閥旁路出口的背壓。泵小連續流量下的出口壓通過查泵廠家提供的性能曲線上的小連續流量下的揚程，然后折算為壓差再加上泵的入口壓力獲得。自動再循環閥旁路出口的背壓 =返回罐的操作壓力 +自動再循環閥旁路出口與返回罐的位差折算的壓力 +旁路回流管線的壓力損失 +適當余量。
3、旁路止回功能
自動再循環閥廠家可以為旁路提供止回功能但會增加成本，因此需核算是自動再循環閥內置止回閥還是旁路管線單獨安裝止回閥，哪個更經濟

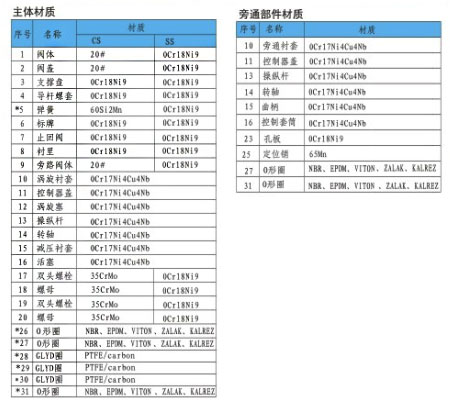

4、閥門材質
閥門材質原則上不能低于泵出口管等級要求的材質，對輸送腐蝕性物料的情況，還需廠家對閥門內件做相應處理。
