電動高真空蝶閥-GID真空電動蝶閥-電動負壓蝶閥

更新:2023/10/27 10:50:20??????點擊:
  • 品牌:???上海工開閥門
  • 型號:???GID
  • 在線訂購
產品介紹

    GID型電動高真空蝶閥是由電動執行器和對夾式高真空蝶閥組成。電動高真空蝶閥適用于無腐蝕的飽和水蒸汽低真空管路上,作為閉路設備。電動真空蝶閥屬于密封型蝶閥,泄漏量為零。蝶閥兩端軸封處用0.25MPa的壓力密封,確保軸封處不泄漏。其結構為雙閥座形式,兩座之間以及軸端處均為橡膠瞇縫與壓力水(壓值0.25MPa)相結合形式密封。閥門的閥板采用夾緊結構,把閥板的密封圈來夾緊,除了能用在真空狀態下,也能在低壓狀態下使用。保證密封性能,零泄漏。并可以任意位置安裝。電動真空蝶閥廣泛適用各類氣體,液體等正、負壓力管道系統,符合GMP標準。

GID型電動高真空蝶閥主要性能規范

適用范圍(Pa) 105~1.3x10-5
閥門漏率(Pa.L/S) ≤1.3x10-6
開閉時間(S) DN≤63  20;80≤DN≤200  30; DN≥250  48
介質溫度(℃) -25~+80(密封材料為丁腈橡膠)
-30~+150(密封材料為氟橡膠)
法蘭標準 JB919
安裝位置 任意
控制電路 標準出廠:AC220V/50Hz開關型
特殊指定:AC380V;DC24V開關型
4~20mA DC調節型
信號反饋 標準出廠:帶無源觸點型
特殊指定:4~20mA DC調節型

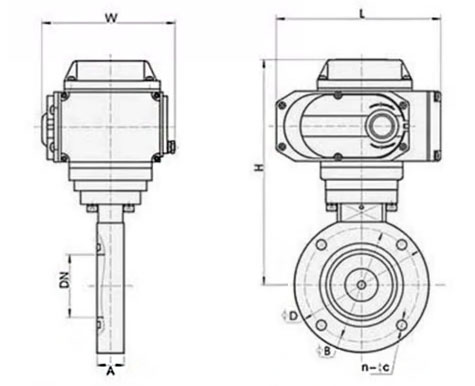

GID型電動高真空蝶閥外形結構尺寸

GID型電動高真空蝶閥結構尺寸

型號 通徑(DN) ΦD ΦB H A L W n-ΦC
GID-25 25 70 55 198 22 160 113 4-Φ7
GID-32 32 78 64 202
GID-40 40 85 70 206
GID-50 50 110 90 220 4-Φ9
GID-63 63 130 110 229 26
GID-80 80 145 125 273 30   196   121
GID-100 100 170 145 285 4-Φ12
GID-125 125 195 170 299 35
GID-150 150 220 195 368 255 158 8-Φ12
GID-200 200 275 250 394 40
GID-250 250 330 300 426 45
GID-300 300 380 350 449 55 8-Φ14
GID-400 400 500 465 538 60 310 207 8-Φ18
注: GID-63法蘭連接為GB/T6070標準

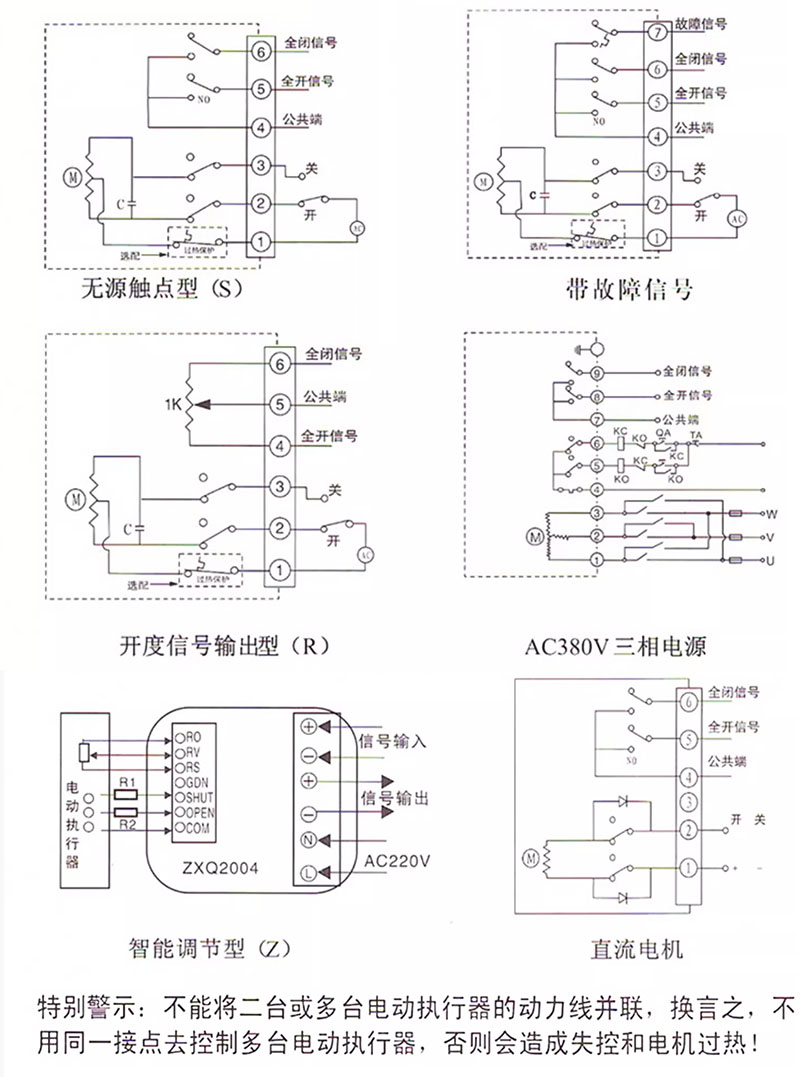

電動高真空蝶閥電路接線圖

聲明:本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數:產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等,如對產品有特殊要求,請在詢價時一并提出?;蛘呤褂脠龊戏浅V匾颦h(huán)境比較復雜,請您盡量提供設計圖紙和詳細參數,由我們專業工程師為您審核選型。
感謝訪問我司網站http://zhangqiushuijian.com,如你對該產品還有任何疑問可致電我們,我們將為您提供優質的售前咨詢服務。咨詢手機:15002111058;電話:021-56051151。
