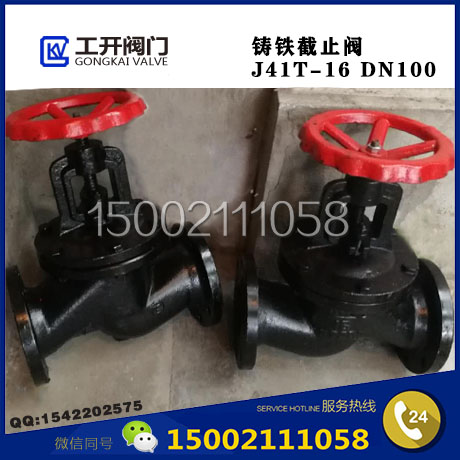

J41T截止閥是一款鑄鐵截止閥,其啟閉件是塞形的閥瓣,密封面呈平面或錐面 ,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降 旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。鑄鐵截止閥廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食41T品、航運、醫藥和輕紡等各個 領域。
J41T鑄鐵截止閥,只適用于全開和全關,不 允許作調節和節流。 “J41T鑄鐵截止閥” 屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不 泄漏。當介質由閥瓣下方進入閥門時,操作力所需克服的阻力,是閥桿和填料的摩擦力與由介質的壓力所產生的推力,關“J41T鑄鐵截止閥” 的力比開“J41T鑄鐵截止閥 ”的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。
J41T鑄鐵截止閥主要性能規范
型號 | 公稱壓力 (MPa) | 試驗壓力 | 工作溫度 | 適用介質 | |
強度(水) (MPa) | 密封(水) (MPa) | ||||
J41T-16 | 1.6 | 2.4 | ≤1.8 | 200 | 蒸汽、水 |
J41W-16 | 1.6 | 2.4 | ≤1.8 | 100 | 油品 |
J41H-16 | 1.6 | 2.4 | ≤1.8 | 200 | 蒸汽、水 |
J41G-16 | 1.6 | 2.4 | ≤1.8 | 100 | 蒸汽、水 |
件名稱 | 零部件材質 | |||
J41T-16 | J41W-16 | J41H-16 | J41F-16 | |
閥體、閥蓋 | 灰鑄鐵 | 灰鑄鐵 | 灰鑄鐵 | 灰鑄鐵 |
閥桿 | 鋼 | 鋼 | 鋼 | 鋼 |
閥瓣 | 灰鑄鐵+黃銅 | 灰鑄鐵 | 灰鑄鐵+不銹鋼 | 灰鑄鐵聚四氟乙稀 |

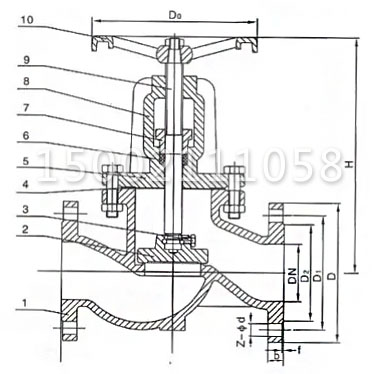

J41T鑄鐵截止閥主要外形及連接尺寸
型號 | 公稱通徑DN(mm) | 尺寸 | |||||||
L | D | D1 | D2 | b-f | Z-Φd | H | Do | ||
J41T-16 J41W-16 J41H-16 J41F-16 |
15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 113 | 80 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 113 | 80 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 125 | 80 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 145 | 100 | |
40 | 200 | 1451 | 110 | 85 | 18-3 | 4-18 | 180 | 130 | |
50 | 230 | 60 | 125 | 100 | 20-3 | 4-18 | 200 | 130 | |
65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 205 | 150 | |
J41T-16 J41W-16 J41H-16 J41F-16 中部法蘭 |
65 | 290 | 180 | 145 | 120 | 22-3 | 4-18 | 310 | 150 |
80 | 310 | 195 | 160 | 135 | 24-3 | 8-18 | 350 | 240 | |
100 | 350 | 215 | 181 | 155 | 26-3 | 8-18 | 365 | 240 | |
125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 430 | 300 | |
150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 450 | 300 | |
200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 556 | 300 |
