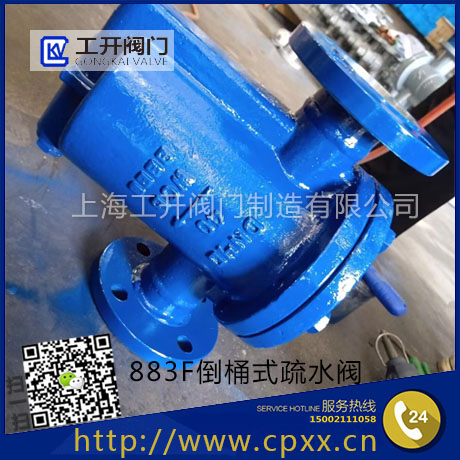

883F型倒置桶蒸汽疏水閥系列說明書
一、用途
倒置桶式蒸汽疏水閥的開啟和關閉是根據凝結水和蒸汽的密度差來動作的,其動作準確,可靠。
此蒸汽疏水閥用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網
和低過熱蒸汽工況。883F倒置桶蒸汽疏水閥能迅速地排除凝結水,有效地阻止蒸汽泄露。
二、特點
1、即能連續又能間歇排放飽和凝結水加熱設備不會有水積聚,從而獲得最離的熱效率。
2、耐水擊側置桶結構不會因水擊而遭到損壞,使用壽命長。
3、排空氣性能好倒吊桶上設有溢出排氣孔,可有效地預防蒸汽氣鎖和空氣氣堵。
4、允許背壓高背壓率達 75%。
5、維修方便內部零件采用不銹鋼制造,均安裝在閥蓋上,并設有過濾網裝置,日常維護方便。

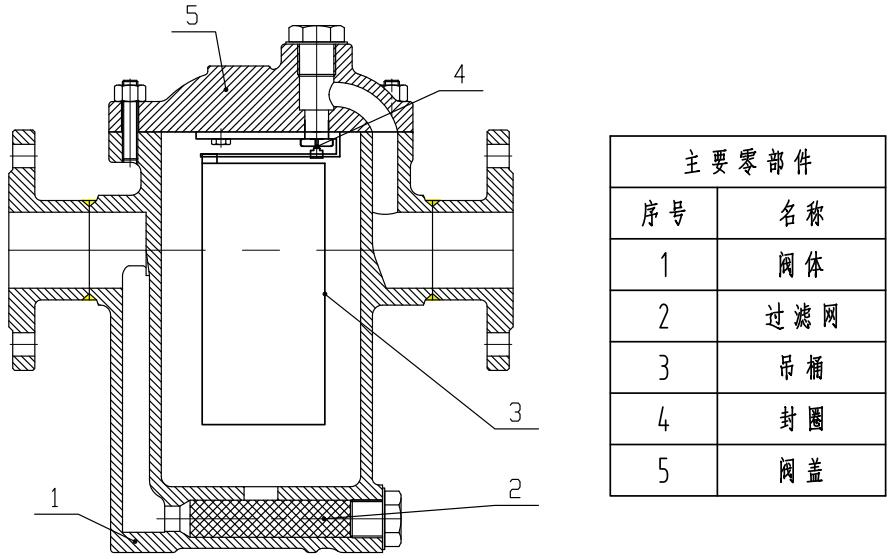

三、工作原理
四、安裝使用注意事項
1、安裝前必須用壓力氣體吹掃管線,清除污垢,雜物。
2、本閥應安裝在蒸汽管線路較低的位置,閥前應裝截止閥、過濾器,同時安裝傍通閥。
3、安裝方向,讓閥體上的箭頭指向與管道內流體方向一致(閥體上箭頭指向?yàn)榱黧w出口端)。
4、手動排空裝置,如閥門在工作過程中有不正常狀態,把排空氣裝置蓋上的螺塞松開,使閥門內的空氣排出,然后把螺塞旋緊,使閥門恢復正常工作。
5、如發生漏氣現象,可能閥體內污物太多,應打開閥下螺孔進行吹汽,維修時,先關閉疏水閥前的截止閥,再拆開閥蓋檢閥芯。閥座,并清除閥內污物。
6、為了防止污物進入疏水閥,根據用戶各自管道情況,定期進行清除網前的污物使疏水閥正常工作。

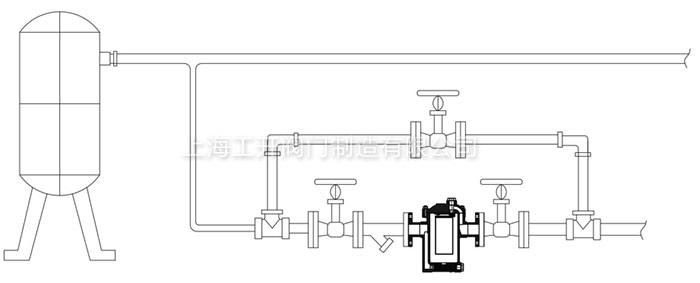

五、安裝示意圖
感謝訪問上海工開閥門 網站http://zhangqiushuijian.com,如你對該產品還有任何疑問可致電我們,我們將為您提供優質的售前咨詢服務。咨詢手機:15002111058;電話:021-56051151。
