12種流量計的工作原理（下）
2023/8/30 9:52:55??????點擊：

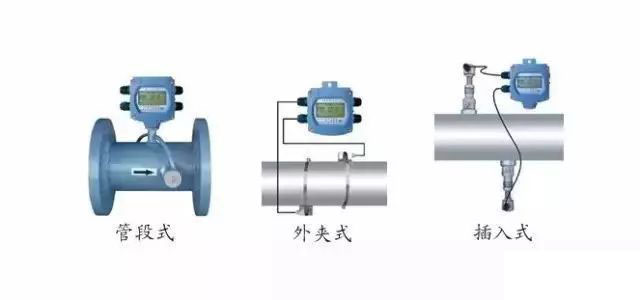

7. 超聲波流量計
超聲波流量計是通過檢測流體流動對超聲束（或超聲脈沖）的作用以測量流量的儀表。根據對信號檢測的原理超聲流量計可分為傳播速度差法（直接時差法、時差法、相位差法和頻差法）、波束偏移法、多普勒法、互相關法、空間濾法及噪聲法等。
超聲流量計和電磁流量計一樣，因儀表流通通道未設置任何阻礙件，均屬無阻礙流量計，是適于解決流量測量困難問題的一類流量計，特別在大口徑流量測量方面有較突出的優點。
8. 科里奧利質量流量計

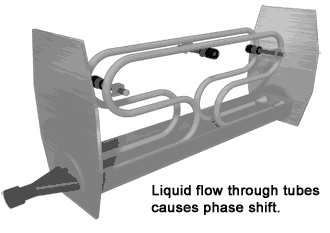

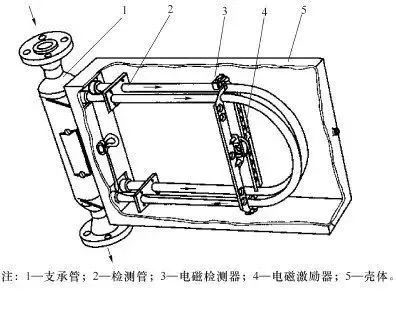

科里奧利質量流量計該流量計是一種直接而精密地測量流體質量流量的新穎儀表，以結構主體采用兩根并排的U形管，讓兩根管的回彎部分相向微微振動起來，則兩側的直管會跟著振動，即它們會同時靠攏或同時張開，即兩根管的振動是同步的，對稱的。如果在管子同步振動的同時，將流體導入管內，使之沿管內向前流動，則管子將強迫流體與之一起上下振動。
9. 熱式質量流量計
熱式流量計傳感器包含兩個傳感元件，一個速度傳感器和一個溫度傳感器。它們自動地補償和校正氣體溫度變化。儀表的電加熱部分將速度傳感器加熱到高于工況溫度的某一個定值，使速度傳感器和測量工況溫度的傳感器之間形成恒定溫差。當保持溫差不變時，電加熱消耗的能量，也可以說熱消散值，與流過氣體的質量流量成正比。
10. 金屬轉子流量計

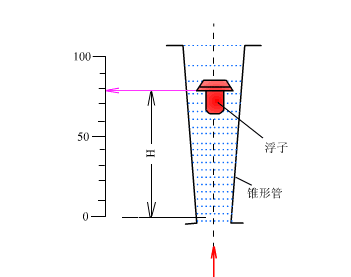

轉子流量計由兩個部件組成，轉子流量計一件是從下向上逐漸擴大的錐形管；轉子流量計另一件是置于錐形管中且可以沿管的中心線上下自由移動的轉子。轉子流量計當測量流體的流量時，被測流體從錐形管下端流入，流體的流動沖擊著轉子，并對它產生一個作用力（這個力的大小隨流量大小而變化）；當流量足夠大時，所產生的作用力將轉子托起，并使之升高。同時，被測流體流經轉子與錐形管壁間的環形斷面，這時作用在轉子上的力有三個：流體對轉子的動壓力、轉子在流體中的浮力和轉子自身的重力。
流量計垂直安裝時，轉子重心與錐管管軸會相重合，作用在轉子上的三個力都沿平行于管軸的方向。當這三個力達到平衡時，轉子就平穩地浮在錐管內某一位置上。對于給定的轉子流量計，轉子大小和形狀己經確定，因此它在流體中的浮力和自身重力都是已知是常量，唯有流體對浮子的動壓力是隨來流流速的大小而變化的。因此當來流流速變大或變小時，轉子將作向上或向下的移動，相應位置的流動截面積也發生變化，直到流速變成平衡時對應的速度，轉子就在新的位置上穩定。對于一臺給定的轉子流量計，轉子在錐管中的位置與流體流經錐管的流量的大小成一一對應關系。
11. 孔板流量計

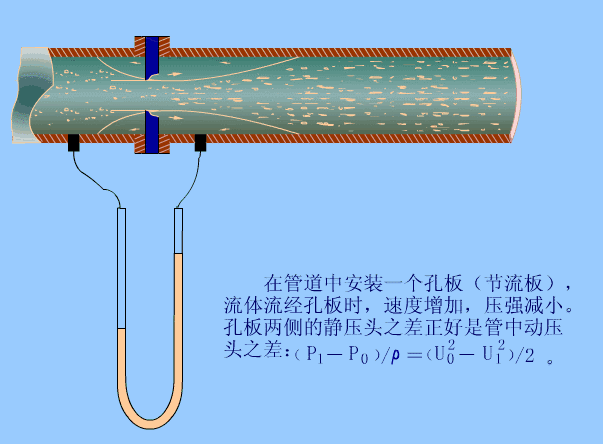

充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。
12. 明渠流量計
與前述幾種不同，它是在非滿管狀敞開渠道測量自由表面自然流的流量?jī)x表。
明渠流量計的工作原理是利用明渠技術，通過測量流體液位高度，再經過儀器內部的微處理器運算得到流量。由于是非接觸測量，明渠流量計能在較惡劣的環境中應用。明渠流量計在微機控制下，發射和接受明渠，根據傳輸時間計算出明渠流量計距被測液面的距離，從而得到液位高度，由于該液位與流量之間有一定的比例關系，因此可根據計算公式最終得到液體流量Q。
《 完 》
