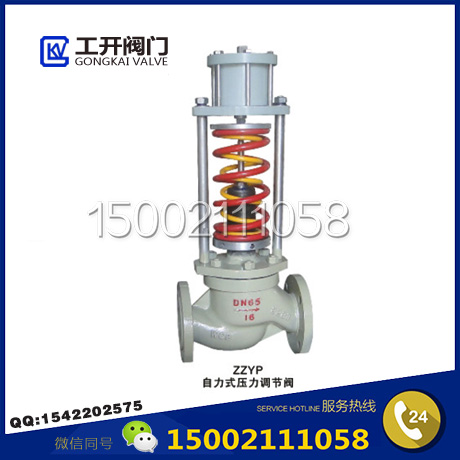

ZZY型自力式壓力調節閥使用說明書
一、 產品用途與特點
ZZY型自力式壓力調節閥(簡稱調壓閥)是不需要任何外加能源,利用被調介質自身能量而實現自動調節的執行器產品。該產品量大特點,能在無電、無氣的場所工作,同時又節約了能源,壓力設定值在運行中可隨意調整。采用快開流量特性。動作靈敏,密封性能好。因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中用氣體、液休及蒸汽介質減壓、穩壓(用于閥后調節)或泄壓、穩壓(用于閥前調節)的自動控制。
二、 產品結構與原理
調壓閥主要有檢測執行機構、調節閥、冷凝器(蒸氣時)與閥后(或閥前)取壓管等四部分組成,其結構見下圖。

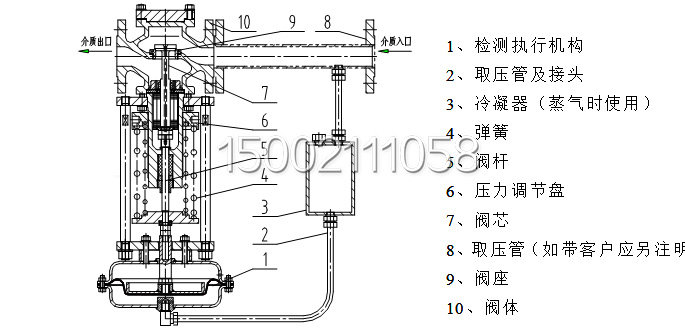

a、用于控制閥后壓力的調壓閥,閥的作用方式為壓閉型。其原理如下:介質由箭頭方向流入閥體、經閥芯、閥座節流后輸出。另一路經冷凝器(介質為蒸汽時使用)冷卻后,被引入執行機構作用于膜片上,使閥芯隨之發生相應的位移,達到減壓、穩壓之目的。如閥后壓力增加,作用于膜片上的力增加,壓縮彈簧,帶動閥芯,使閥門開啟度減少,直到閥后壓力下降到設定值為止。同理,如閥后壓力降低,作用在膜片的力減小,由于彈簧的反作用力,帶動閥芯,使閥門開啟度增大,直到閥后壓力上升到設定值為止。

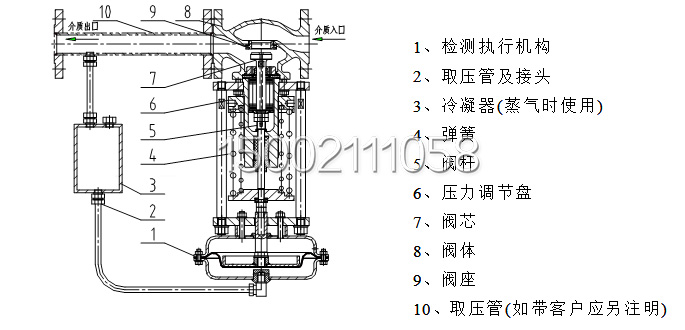

b、用于控制閥前壓力的調壓閥,閥的作用方式為壓開型。其原理如下:介質由箭頭方向流入閥體,另一路經冷凝器(介質為蒸汽時使用)冷卻后,被引入執行機構作用于膜片上,使閥芯隨之發生相應的位移,達到泄壓、穩壓之目的。如閥前壓力增加,作用于膜片上的力增加,壓縮彈簧,帶動閥芯,使閥門開啟度增大,直至閥前壓力下降到設定值為止。同理,如閥前壓力降低,作用于膜片上的力減小,由于彈簧的反作用力,帶動閥芯,使閥門開啟度減小,直到閥前壓力上升到設定值為止。
三、 主要零件材料
零 件 名 稱 | 材 料 |
閥體、閥蓋 | ZG230~450、WCB、304、316、304L、316L |
閥芯、閥座 | 304、316、304L、316L |
閥 桿 | 304、316、304L、316L |
填 料 | 聚四氟乙烯、柔性石墨 |
彈 簧 | 60Si2Mn |
膜 蓋 | A3 |
橡 膠 膜 片 | 丁晴、乙炳、氟、耐油橡膠 |
閥桿、推桿 | 304、316、304L、316L |
墊 片 | 聚四氟乙烯、石墨墊片、金屬纏繞墊片 |
四、 主要參數與性能指標
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量系數Kv | 大容量 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
標準型 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | |
高精度 | 2.8 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | |
額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | |||||
公稱壓力PN(MPa) | 1.6 4.0 6.4 | |||||||||||
固有流量特性 | 快開 | |||||||||||
固有可調比R | 30 | |||||||||||
設定點壓力調節范圍(Kpa) | 15~50 40~120 100~250 200~400 300~600 400~700 500~800 600~900 700~1000 900~1500 1200~2000 1500~2500 2000~3000 2500~3500 3000~4000 | |||||||||||
調節精度(%) | 橡膠膜片、波紋管式:±5 活塞式:±10 | |||||||||||
使用溫度(℃) | ≤350 | |||||||||||
允許泄漏量 | 軟密封:VI級 單座硬:Ⅴ級 套筒、雙座硬:Ⅳ級 | |||||||||||
減壓比 (閥前壓力:閥后壓力) | 最大10、最小1.25 |

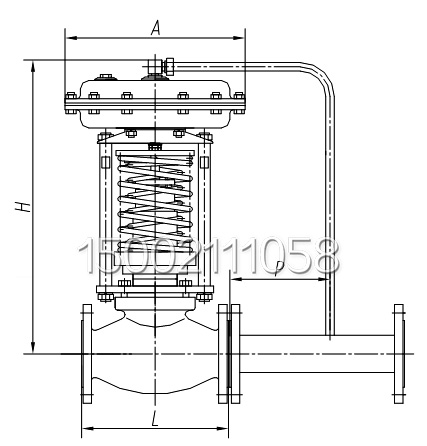

五、 外形尺寸與重量
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN64 | 206 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 450 | 508 | 650 | |
H | 470 | 475 | 510 | 520 | 540 | 690 | 690 | 760 | 800 | 870 | 890 | |
P≥ | 120 | 150 | 180 | 240 | 300 | 360 | 480 | 600 | 750 | 900 | 1200 | |
A | φ74、φ82、φ100、φ178、φ198、φ232、φ280、φ308、 | |||||||||||
重量(KG) | PN16 | 26 | 26 | 36 | 37 | 42 | 73 | 90 | 115 | 130 | 145 | 180 |
六、 安裝、使用與維護
1、安裝時,應注意以下幾點:
1、冷凝器必須高于調壓閥的執行機構而低于閥后(閥后調壓閥)或閥前(閥前調壓閥)接管,以保證冷凝器內充滿冷凝液。
2、取壓點離調壓閥應有適當?shù)奈恢?。壓開型調壓閥應大于2倍管道直徑,壓閉型調壓閥應大于6倍管道直徑。
3、為使自控系統失靈或檢修閥門時,仍能連續生產,調壓閥前應后應設置截止閥,并設置旁路閥。
4、調壓閥通徑過大(DN≥100時)或有振動的場合,應有固定支架;
5、介質流動方向與閥體的箭頭指向一致,具前后管道中心應對準調壓閥兩法蘭中心,避免閥體受過大的應力。
6、閥前應設置過濾器以防止介質中雜質堵塞。
7、氣源應干燥、無油。閥門應在環境溫度-25~55℃場所使用;
2、使用:
在常溫下使用氣體或低粘度液體場合的操作程序:
1)緩慢開啟閥前后截止閥。
2)所需壓力值的大小可通過壓力調節盤的調整而得到,調整時,注意觀察壓力表示值,動作應緩慢,不得使閥桿跟著轉動。
使用蒸汽時的操作程序:
1)從冷凝器上擰下注液口螺釘。
2)使用漏斗通過注液口加水直至流出為止。
4)擰緊注液口螺釘。
6)緩慢開啟調壓閥前后截止閥。
7)調整壓力調節盤,并觀察壓力表示值達到要求為止。
3、維護:
調壓閥投入運行后,一般維護工作量很小,平時只要觀察閥前、閥后壓力表示值是否符合工藝所需值要求即可。另外,觀察填料函與執行機構是否滲漏,若滲漏應擰緊或更換填料及膜片。調壓閥常見故障排除排除方法。
故 障 現 象 | 產 生 原 因 | 排 除 方 法 |
閥后壓力不穩定,隨著 閥前壓力變動而變動 |
1、 閥芯被異物卡住 2、 閥桿、推桿卡住 3、 進液管道堵塞 |
1、 重新拆裝排除異物 2、 重新調整 3、 疏通 |
閥后壓力降不下來,始終 在需求值上方變動 |
1、 設定彈簧剛度太大 2、 閥口徑過大 3、 閥前壓力過高,減壓比過大 |
1、 更換彈簧 2、更換較小口徑 3、應2級降壓 |
閥后壓力升不上去,始終 在需求值下方變動 |
1、 設定彈簧剛度太小 2、 閥口徑過小 3、 減壓比過小 |
1、 更換彈簧 2、更換較大口徑 3、應提高閥前壓 |
閥前壓力升不上去,始終 在需求值下方變動 |
1、 設定彈簧剛度太小 2、閥芯被異物卡住 3、閥桿、推桿卡住 4、閥口徑過大 |
1、 更換彈簧 2、 重新拆裝 3、 重新調整 4、 更換較小口徑 |
閥前壓力降不下去,始終 在需求值上方變動 |
1、 設定彈簧剛度太大 2、 閥口徑過小 3、 閥芯、閥桿、推桿等卡死 |
1、 更換彈簧 2、 更換較大口徑 3、 排除卡死原因,重新調整 |
閥后壓或閥前壓波動過于 頻繁 |
1、 閥口徑過大 2、 執行機構容室容量過小 |
1、 選擇恰當?shù)拈y口徑 2、 在進液管道內增設阻尼器 |
七、型號編制說明
Z | Z | Y | □ | — | □ | □ | ||
產品 類別 |
Z | 執行器大類 | ||||||
Z | 自力式 | |||||||
Y | 壓力 | |||||||

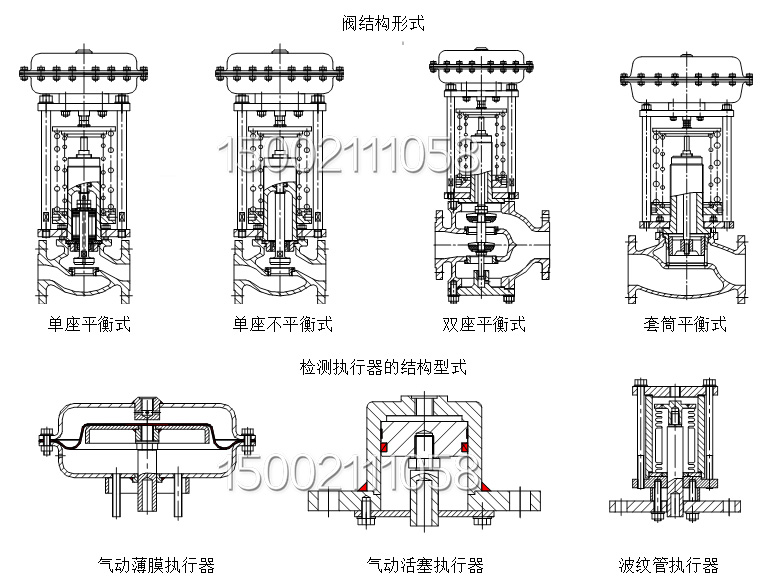

閥結構型式 | P | 單座 | ||||||
N | 雙座 | |||||||
M | 套筒 | |||||||
公稱壓力(PN) | 16 | 1.6MPa | ||||||
20 | 2.0MPa | |||||||
40 | 4.0MPa | |||||||
50 | 5.0MPa | |||||||
64 | 6.4MPa | |||||||
整機作用方式 | B | 常開(壓閉式) | ||||||
K | 常閉(壓開式) |
ZZYN-40K表示自力式壓力調節閥,雙座閥門,公稱壓力4.0MPa,壓開式。
