氣動閥門加裝定位器的作用和工作原理是什么?
閥門定位器(Valve Positioner)是一種用于精確控制和調節控制閥位置的裝置。它通過接收來自控制器的輸入信號,將閥門的開度調整到所需的設定值,從而確保過程參數(如壓力、溫度、流量等)保持在預定范圍內。
閥門定位器的作用:
1、可以將全部氣源壓力送到調節閥的執行機構的膜室內,使氣源壓力得到充分利用,以此提高了執行機構的輸出力,相應的提高了調節閥能切斷更大的壓差。
2、由于是靠位置來反饋,當摩擦力較大時,便產生較大的回差,定位器便可改變輸出壓力使調節閥定在相應的位置上,“定位器”其名的得來,就是這個道理。所以,它又具有提高調節閥位置精度的作用。
3、定位器將整個氣源送到膜室,當膜室壓力使調節閥運動并走在相應的位置時,氣源被切換,調節閥便穩定在某位置上,即是說,調節閥的供氣速度快,調節閥的動作速度加快。

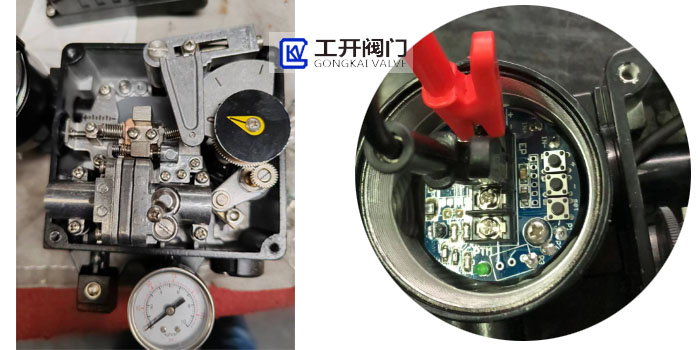

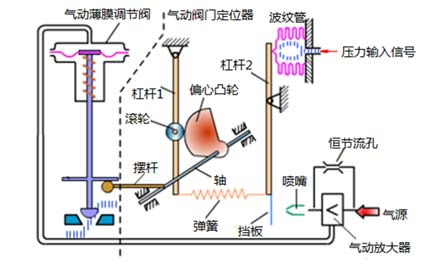

氣動閥門加裝定位器是基于力平衡控制原理,主要包括:力矩控制系統(由波紋管、杠桿2、噴嘴-擋板、氣動放大器等部件組成)和平衡力矩負反饋系統(由擺桿、軸、偏心凸輪、滾輪、杠桿1、彈簧等部件組成),如圖-上海工開閥門
當輸入波紋管輸入壓力控制信號增大時:
①杠桿2 繞支點轉動,檔板靠近噴嘴,噴嘴背壓增大,并經氣動放大器放大后進入執行機構氣室,使調節閥向下動作
②調節閥閥桿帶動反饋桿(擺桿)繞支點轉動,偏心凸輪逆時針轉動,通過滾輪使杠桿 1繞支點轉動,并將反饋彈簧拉伸
③彈簧對杠桿 2 的拉力與波紋管的壓力達到平衡時,閥門處于穩定狀態,此時輸入壓力控制信號與閥門位置相對應
噴嘴-擋板作為閥位定位器的重要部件,具有信號轉換、信號放大和控制作用。噴嘴-擋板可看作由恒氣阻R1(恒節流件)、變氣阻R2(噴嘴、擋板)、氣室組成。
擋板與噴嘴之間的距離△L 發生變化時,噴嘴-擋板將距離信號轉換成固定氣容(室)及噴嘴背壓的壓力信號,即△PD=△L
由于噴嘴孔的口徑遠大于恒節流孔和背壓孔的口徑,噴嘴-擋板能將擋板微小的位移信號進行放大,提高控制精度和靈敏度,即△PD/△L=k,k 值非常大
氣動閥門加裝定位器的作用主要包括以下幾點:
-
提高調節閥的定位精度和可靠性:閥門定位器能夠精確地控制調節閥的閥位,確保過程參數如壓力、溫度、流量等保持在預定范圍內。
-
增強執行機構的輸出力:在閥門兩端壓差大的情況下,閥門定位器可以通過提高氣源壓力來增大執行機構的輸出力,從而克服液體對閥芯產生的不平衡力,減小行程誤差。
-
克服介質對閥桿移動的阻力:當被調介質為粘性流體或含有固體懸浮物時,閥門定位器可以克服介質對閥桿移動的阻力,提高調節閥的響應速度和穩定性。
-
改善調節閥的流量特性:閥門定位器可以用來改善調節閥的流量特性,使調節閥能夠更好地適應不同的控制需求。
-
克服控制信號的傳遞滯后:在調節器與執行器距離較遠的情況下,閥門定位器可以克服控制信號的傳遞滯后,改善閥門的動作反應速度。
-
適應高溫、高壓、低溫等惡劣環境:閥門定位器能夠在高溫、高壓、低溫、有毒、易燃、易爆等惡劣環境下正常工作,防止對外泄漏,確保調節閥的安全穩定運行。
