氣動調節蝶閥模擬量的工作原理
氣動蝶閥執行機構分為單作用和雙作用原理,也可以根據配件控制方式可以分為氣動開關蝶閥和氣動調節蝶閥。單作用為氣關彈簧復位式和氣開彈簧自動歸位,單作用適用于要求常開或常閉的場所。雙作用為氣開氣關式,開啟和關閉都需要?dú)庠磯毫Γ鴼鈩?dòng)開關蝶閥和氣動調節蝶閥分別屬于開關量控制方式和模擬量控制閥方式。
氣動調節蝶閥模擬量的工作原理:

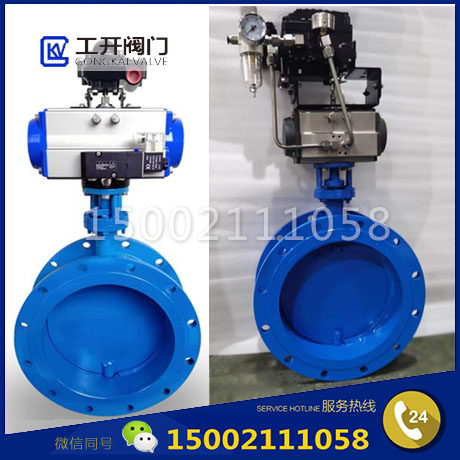

氣動調節蝶閥是利用氣源驅動來調節碟板開度,從而控制介質流量大小的可調節型氣動蝶閥,主要由蝶閥與氣動執行器、閥門定位器及其它附件配套組合而成。
氣動調節蝶閥根據自動化系統中閥門定位器輸入4-20MA的信號后,通過0.4-0.7MPa進氣來調節閥門的開度大小,從而實現對管道中介質流量、壓力、溫度和液位等工藝參數的比例式精確調節,是調節流量和截?cái)嗔黧w的最佳裝置。氣動調節蝶閥可根據工況需要選用不同密封件(軟密封和硬密封),以滿足于不同的使用要求,廣泛應用于化工、環保、空氣、水、燃?xì)?、蒸汽及含有腐蝕性介質的管道上。
感謝訪問上海工開閥門 網站http://zhangqiushuijian.com,如你對該產品還有任何疑問可致電我們,我們將為您提供優質的售前咨詢服務。咨詢手機:15002111058;電話:021-56051151。
