設備側配置-Modbus slave模擬子設備接入DTU設備
一、瀏覽器配置設備

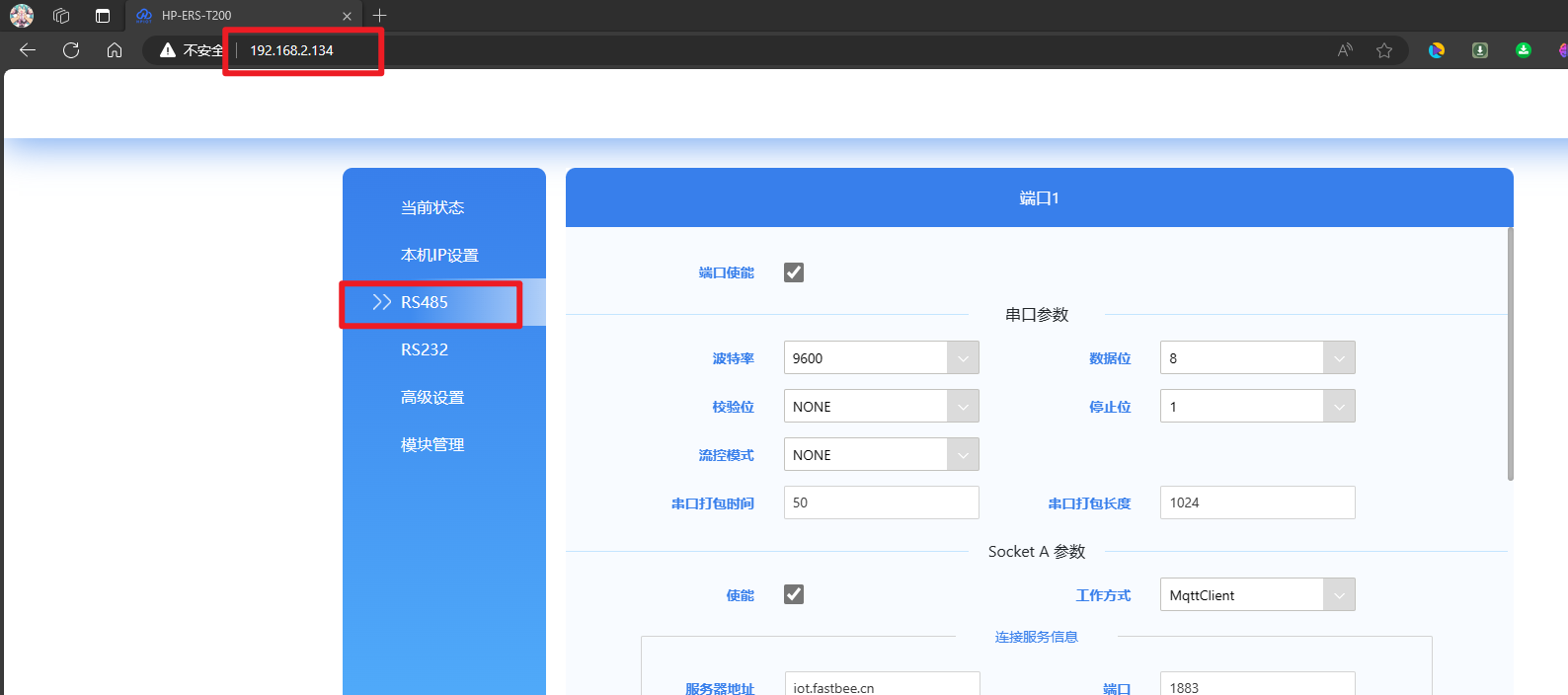

如果設備IP沒有更改,在瀏覽器輸入 192.168.1.200,如果更改了,則輸入更改后的IP地址,示例圖如下:(PS:這里的RS485配置參數,要跟子設備仿真軟件配置的一致)
二、配置設備MQTT連接信息

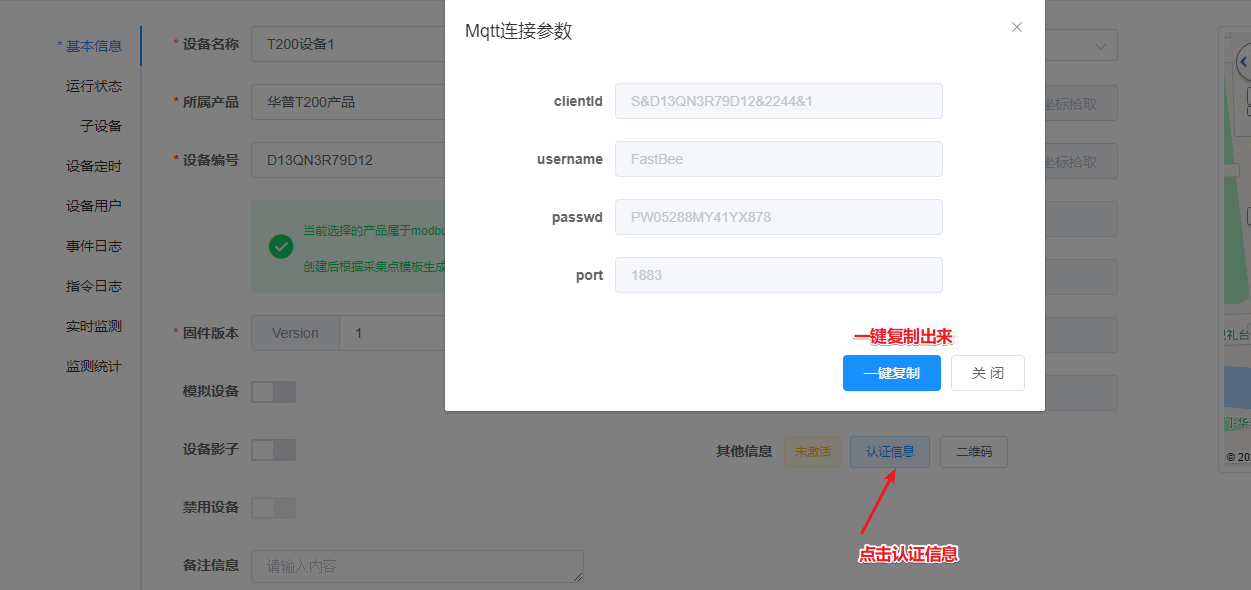

平臺側查看設備基礎信息- 認證信息
內容如下:分別是 clientId、username、password、port
{
clientId:S&D13QN3R79D12&2244&1,
username:gkiot,
passwd:PW05288MY41YX878,
port:1883
}

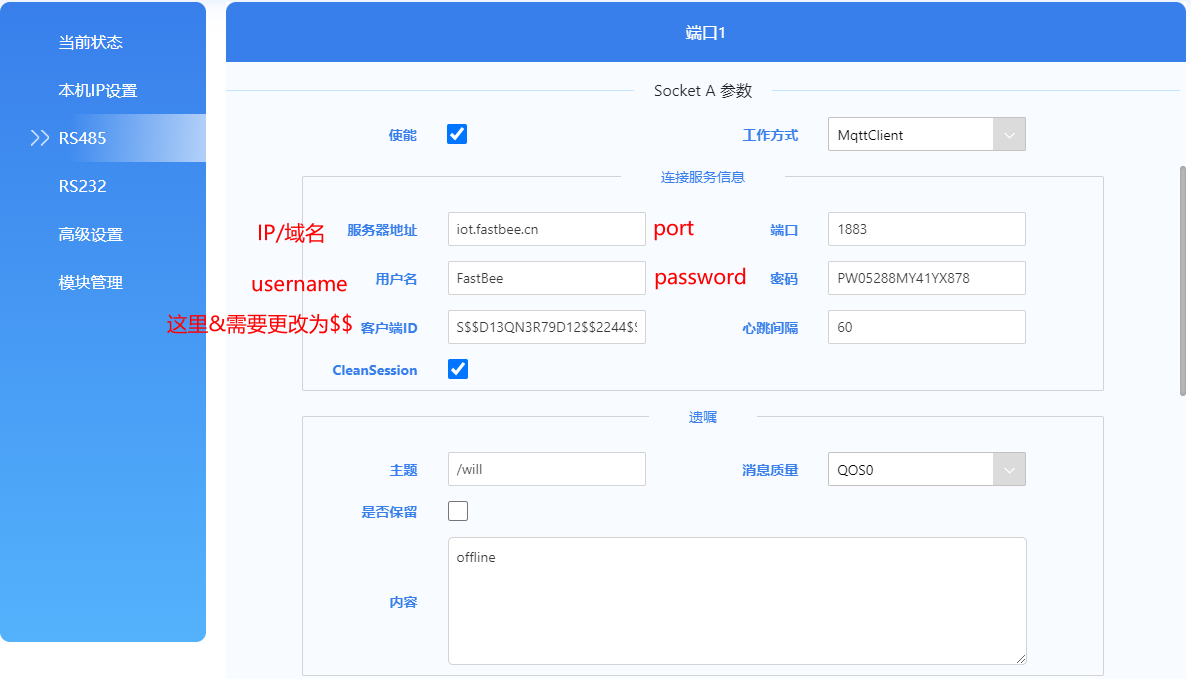

1、配置設備的連接信息(PS:這里的clientId中 & 需要替換為 $$ S&D13QN3R79D12&2244&1 ----> S$$D13QN3R79D12$$2244$$1)

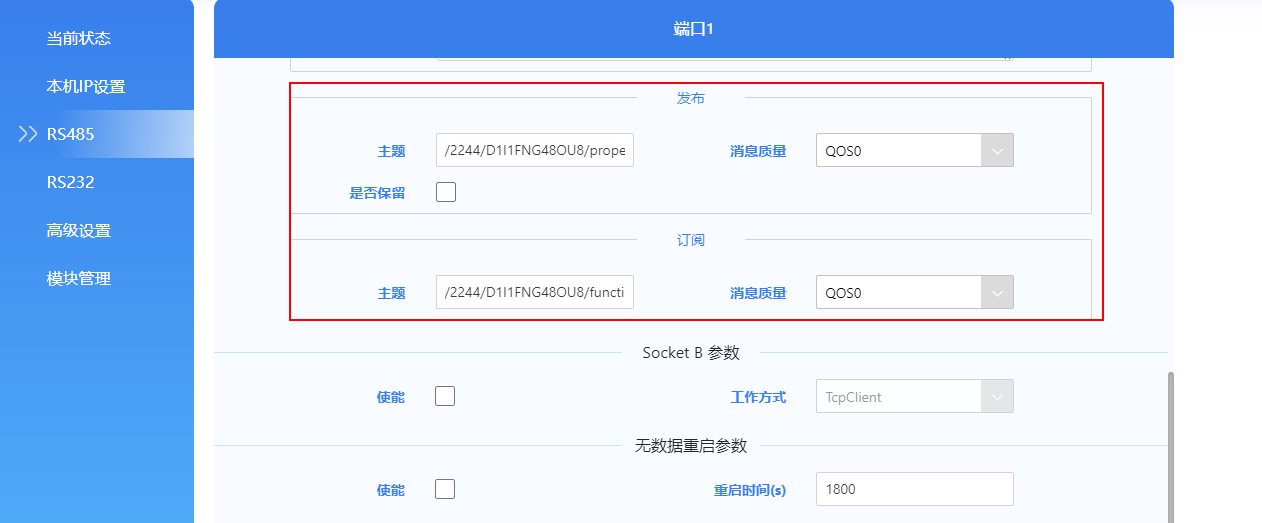

2、配置MQTT的發布/訂閱主題
主題如果要自己定義,可以根據平臺規則引擎轉換。
發布主題:設備 --> 云平臺
主題組成如下 /{productId}/{clientId}/property/post
示例值: /2244/D13QN3R79D12/property/post
訂閱主題:云平臺 ---> 設備
主題組成如下 /{productId}/{clientId}/function/get
示例值: /2244/D13QN3R79D12/function/get

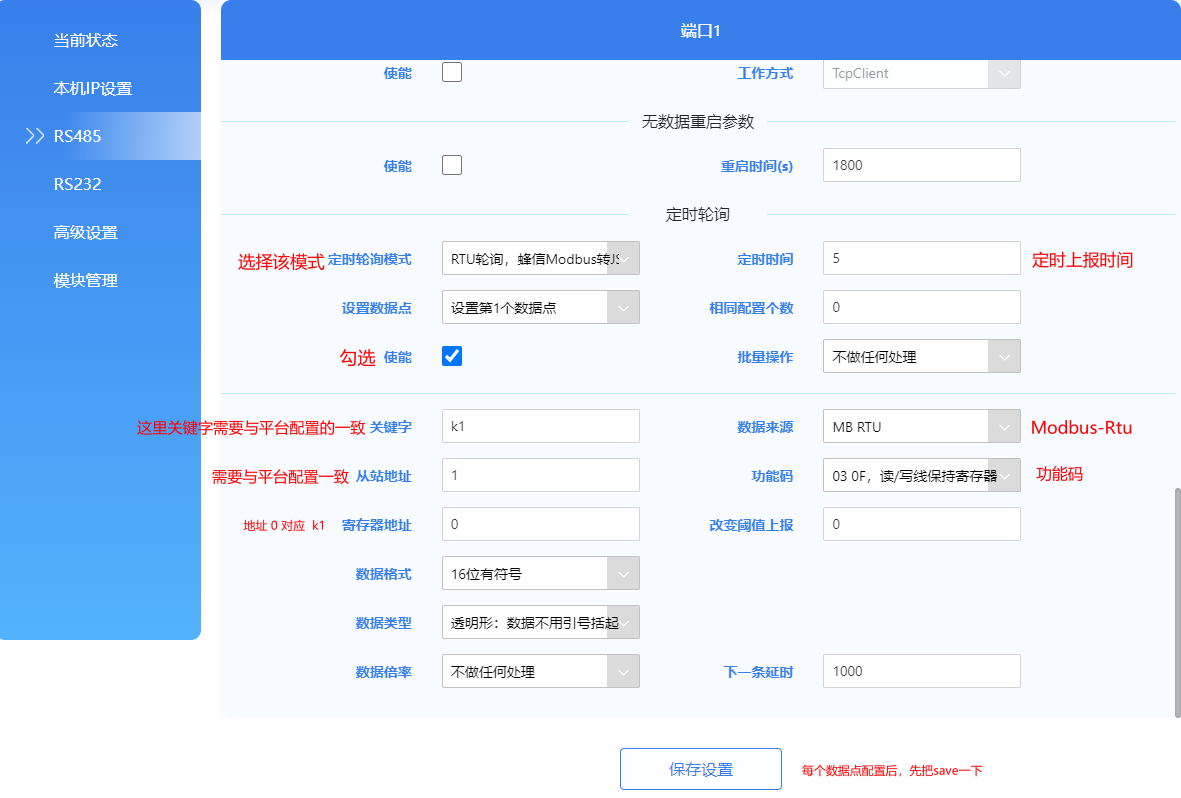

3、定時輪詢配置
定時輪詢模式,選擇泵閥物聯Modbus轉JSON
定時時間,單位是秒,每個屬性上報的采集時間間隔,按需設置
設置數據點,一共支持200個
使能,先勾選使能,才可以配置
關鍵字 與寄存器地址:如k1 與寄存器地址0是綁定關系 、 與云平臺配置采集點模板中 子設備01中的物模型k1需要一致
從站地址:需要與云平臺采集點模板的從機地址一致
寄存器地址:子設備的數據點
功能碼: 如03功能碼:讀保持寄存器 ,還有 01 、02 、 04、10 等
數據格式: Modbus中的數據格式 ,按照子設備的規定來選用即可,一般默認為 16位有符號

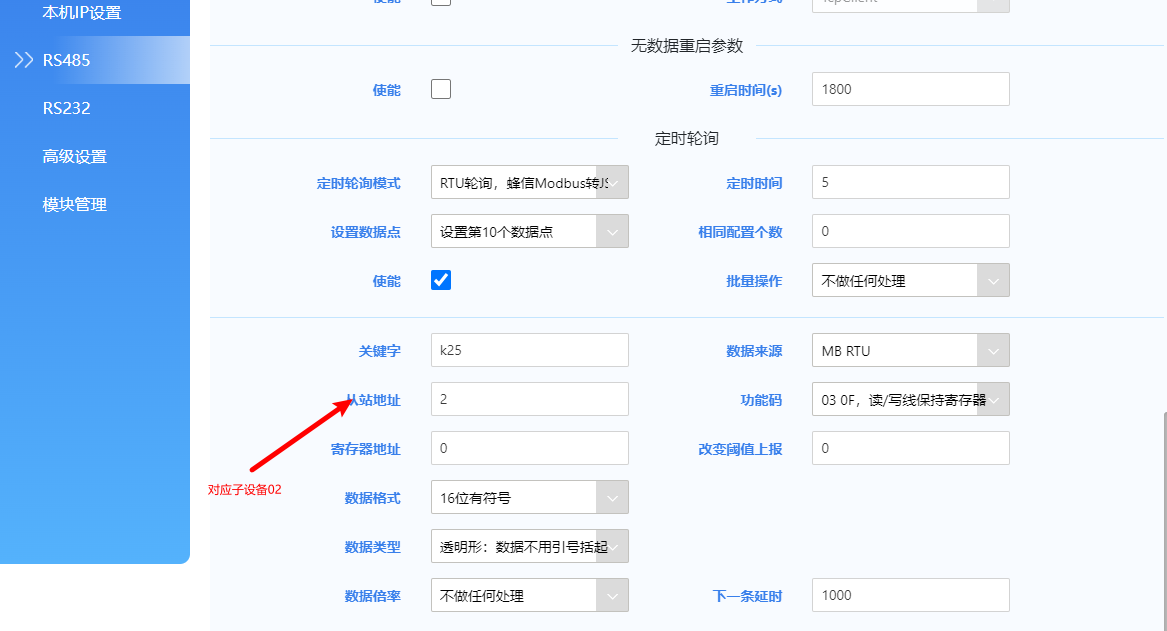

配置從機2的 5個采集點,如下:

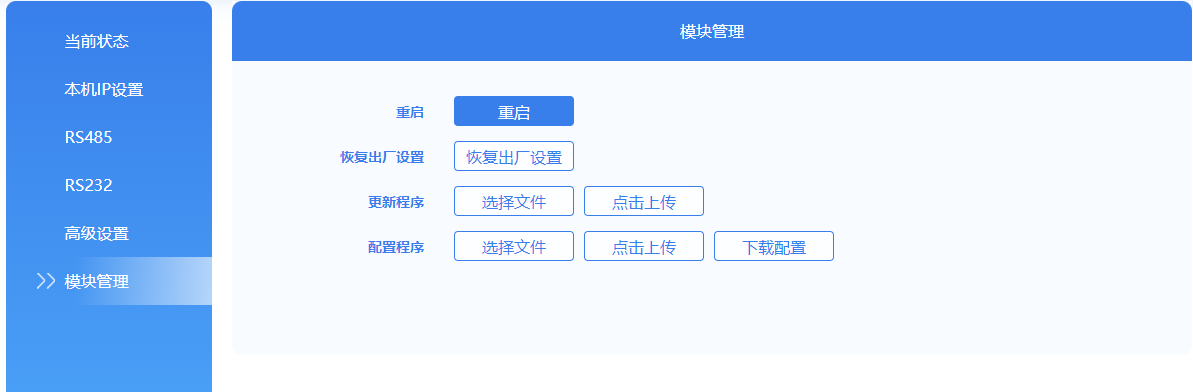

操作完成后,需要重啟設備讓配置生效:

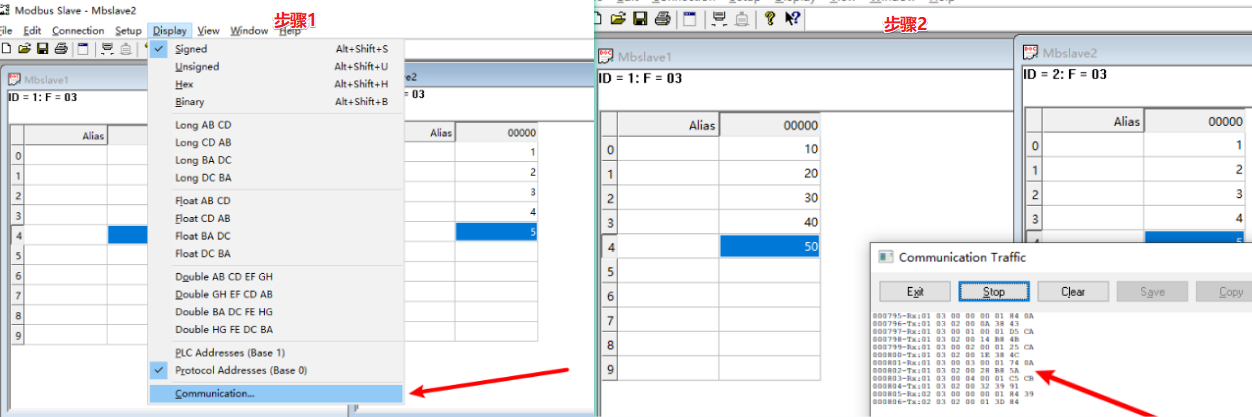

我們可以看看仿真軟件,是否有日志:如果有說明配置成功
