氣動球閥使用說明書
一、范圍
本說明書適用于法蘭連接端的電動(或氣動)球閥。
二、組成

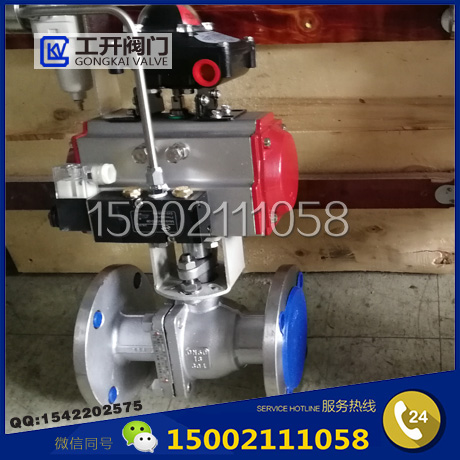

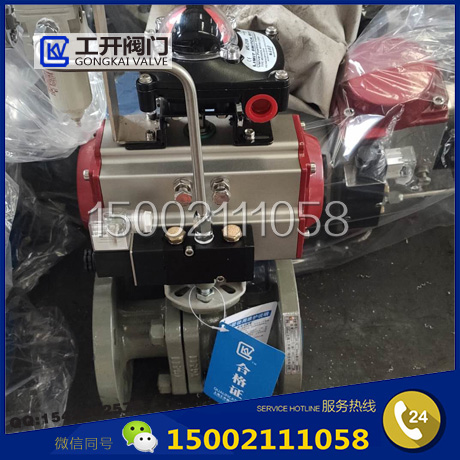

由電動(或氣動)執行機構(20)與球閥閥體部分組成,其連接靠支架(18)和連接軸(17)。
三、使用限制
溫度和壓力限制銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。使用PTFE或RTFE材質的閥座和密封件,操作溫度應在150度到200度之間。其他類型的閥座和密封件的操作溫度,應受到KI工廠的檢核。低溫l閥的公稱壓力等級(PN),可表明閥在正常溫度狀態下的最大工作壓力。(例如:PN4.0,表明其操作溫度在-290C~380C時的最大工作壓力為40Bar(4.0MPa))。電動或氣動執行機構的注意事項參見其相應的說明書。
四、工作原理
氣動球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的,也可以是組合式的。
五、作用
氣動球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不氣動球閥易被介質沖蝕,在各行業得到廣泛的應用。氣動球閥和旋塞閥是同屬一個類型的閥門,只有它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
六、結構形式
1、浮動氣動球球閥氣動球閥的球體是浮動的,在介質壓力作用下,球體能產生一定的位移并緊壓在出口端的密封面上,保證出口端密封。浮動氣動球球閥的結構簡單,密封性好,但球體承受工作介質的載荷全部傳給了出口密封圈,因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構,廣泛用于中低壓球閥?!?
2、固定球氣動球閥
氣動球閥的球體是固定的,受壓后不產生移動。
固定球球閥都帶有浮動閥座,受介質壓力后,閥座產生移動,使密封圈緊壓在球體上,以保證密封。通常在與球體的上、下軸上裝有軸承,操作扭距小,適用于高壓和大口徑的閥門。為了減少氣動球閥的操作扭矩和增加密封的可靠程度,近年來又出現了油封球閥,既在密封面間壓注特制的潤滑油,以形成一層油膜,即增強了密封性,又減少了操作扭矩,更適用高壓大口徑的球閥?! ?
3、彈性球氣動球閥氣動球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造,密封比壓很大,依靠介質本身的壓力已達不到密封的要求,必須施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽,而獲得彈性。當關閉通道時,用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭,球體隨之恢復原原形,使球體與閥座之間出現很小的間隙,可以減少密封面的摩擦和操作扭矩。氣動球閥按其通道位置可分為直通式,三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。
七、安裝
1)、取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。
2)、安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能),合格后方可上線安裝(接線按電動執行機構線路圖)。
3)、準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
4)、在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。
5)、本類閥應安裝在管道的水平方向或垂直方向。
6)、安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。
7)、與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。
八、操作和使用
1)、操作前須確認管路和閥已被沖洗過。
2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成:正向旋轉1/4圈(90°)時,閥關斷。反向旋轉1/4圈(90°)時,閥開啟。
3)、當執行機構方向指示箭頭與管線平行時,閥門為開啟狀態;指示箭頭與管線垂直時,閥門為關閉狀態。
九、維修
擁有較長的使用壽命和免維修期,將依賴以下幾個因素:正常的工作條件、保持和諧的溫度/壓力比,以及合理的腐蝕數據。
1)、只有卸除氣動管路球閥前后的壓力,才能對氣動管路球閥進行拆卸分解操作。
2)、在對氣動管路球閥的分解與再裝配過程,需要對有密封性零部件的保護,特別是非金屬零部件,像O型圈等部件最好使用專用的工具。
3)、氣動管路球閥閥體重新裝配時螺栓必須對稱、逐步、均勻地?cái)Q緊。
4)、清洗劑應與氣動管路球閥中的橡膠件、塑料件、金屬件及工作介質(例如燃?xì)?等均相容。進口泵工作介質為燃?xì)鈺r(shí),可用汽油(GB484-89)清洗金屬零件。非金屬零件用純凈水或酒精清洗。
5)、分解下來的單個零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可采用干凈的細潔的浸漬有清洗劑的綢布(為避免纖維脫落粘附在零件上)擦洗。清洗時須去除一切粘附在壁面上的油脂、污垢、積膠、灰塵等。
6)、非金屬零件清洗后應立即從清洗劑中取出,不得長時間浸泡。
7)、清洗后需待被洗壁面清洗劑揮發后(可用未浸清洗劑的綢布擦)進行裝配,但不得長時間擱置,否則會生銹、被灰塵污染。
8)、新零件在裝配前也需清洗干凈。
9)、使用潤滑脂潤滑。潤滑脂應與氣動管路球閥金屬材料、橡膠件、塑料件及工作介質均相容。工作介質為燃?xì)鈺r(shí),可用例如特221潤滑脂。在密封件安裝槽的表面上涂一薄層潤滑脂,在橡膠密封件上涂一薄層潤滑脂,閥桿的密封面及摩擦面上涂一薄層潤滑脂。
10)、裝配時應不允許有金屬碎屑、纖維、油脂(規定使用的除外)灰塵及其它雜質、異物等污染、粘附或停留在零件表面上或進入內腔。
