旋球閥的系列技術要求

2024/10/21 11:23:17??????點擊:

    旋球閥是一種新型開發的一種介于球閥和蝶閥之間的一種新型產品,其先進設計合理的設計結構、較高的制造工藝,特別適應于新時代快速發展背景下的客戶要求,為節能降耗增效率提升有顯著成效,在化工石化、多晶硅等領域有天然優勢。旋球閥有一定的技術要求:

1、 旋球閥管力閥滿足-31℃低溫與70℃高溫環境,閥桿均配置防塵設施。
2、 旋球閥應用于全廠消防水和循環水系統,消防水系統的設計壓力為1.6Mpa,循環水系統設計壓力為1.0Mpa水溫為常溫,水質為清水。
3、 除非特別指定,閥體的最小厚度及溫度-壓力等級應按相關標準執行。如果閥門要求對密封材料有限制,供貨商應明確在標書中表述這些限制,并在銘牌上注明使用溫度限制。
4、當特殊注明時,防火試驗根據相關標準進行。
5、 手輪操作閥門應具有在全開及全關位置進行鎖定的裝置。
6、 廠家提供安裝指導手冊、使用說明書等各1份,說明書內必須包含閥門的具體尺寸及規格型號。
7、閥體連接螺栓用螺紋應根據相關規范執行,任何替代方案應取得買方同意。
8、法蘭式旋球閥應為整體法蘭式,不接受焊接法蘭式閥體。
9、旋球閥要求具備雙向密封及承壓,密封試驗壓力為系統設計壓力的1.1倍,閥門在生產制造廠試壓時主承壓方向為不利于閥門密封的方向,主承壓方向須標示在閥體表面上。

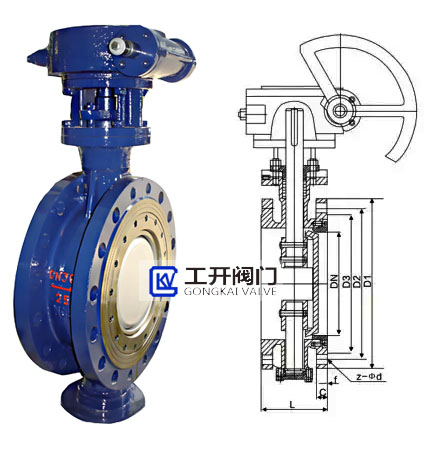

旋球閥

10、閥體的強度試驗壓力為系統設計壓力的1.5倍。
11、旋球閥閥桿和閥瓣的連接在口徑小于等于DN1200mm以下需采用花鍵連接,口徑大于DN1200mm以上使用內六方連接。
12、旋球閥閥瓣和閥座密封副需采用耐磨合金(D507Mo+D577)堆焊密封。
13、旋球閥閥座需采用浮動式閥座,閥座結構須采用從閥門法蘭面外側安裝的結構,且閥座須采用閥座壓蓋的形式,閥座壓蓋和法蘭外側為同一側,同時采用螺絲把閥座壓蓋壓緊固定,以保證雙向密封的有效性。
14、旋球閥鑄件口徑小于等于DN600采用精鑄鑄造,口徑大于DN600的采用樹脂砂鑄造,以保證鑄件的剛性和強度。
15、旋球閥要求需具備自動補償功能。
16、要求閥芯密封面為球形,閥座密封面為錐形,密封副構成切線密封,使閥芯具有中心自動定位,剪切等功能;旋球閥球面需要研磨裝備研磨。
17、閥板密封面與閥板為一體結構,即閥板密封材質直接堆焊到閥板上以延長閥門密封使用壽命,閥板密封面不得采用密封圈結構,閥座密封面不得采用不銹鋼金屬彈性片結構。
18、閥門的軸承形式為無油自潤滑軸承。
19、閥門各部分操作系統動作靈活可靠,無卡澀現象,行程控制和開度指示準確。雙向硬密封旋球閥開度限位裝置應可靠,開度標志要求準確明顯,保證開度指示與實際閥板位置一致。
