什么是自力式調節閥?有哪些類型?
自力式調節閥,從字面上我們就能了解到,這是一種能自己給自己力來完成調節、控制的調節閥。具體來說,自力式調節閥是一種無需外來能源,依靠被測介質自身壓力或溫度或流量變化,按預先設定值,進行自動調節的控制裝置,是一種節能型儀表。它集控制、執行諸多功能于一身。自成一個獨立的儀表控制系統。集變送器、控制器及執行機構的功能于一體。不同于一般含義上的控制閥。正是因?yàn)樽粤κ秸{(diào)節閥這種特性,所以在閥門行業自力式調節閥應用非常廣泛。
自力式調節閥有自力式壓力(微壓)調節閥、自力式(壓差)流量調節閥、自力式溫度調節閥等幾類。
其中自力式壓力調節閥是應用最為廣泛的,由于它無需外來能源,產品結構簡單,使用方便,維護工作量少等優點,特別適用于城市供熱、供曖及沒有供電、供氣又需控制的場合。

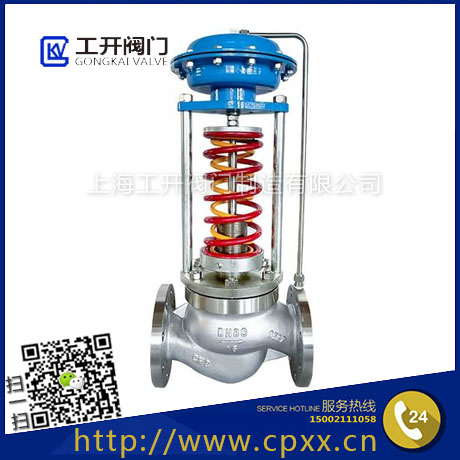

自力式壓力調節閥是自成一體的壓力控制器閥門。一般來講,介質壓力隨著介質流量的變化而變化。當介質流量發生變化時,為保證壓力恒定,則需要自力式調節閥來控制。
自力式壓力調節閥由三大組成元素構成,分別為:限流元素(閥門等);測量元素(壓力表,閥膜,活塞等);荷載元素(彈簧,重物,人力等)。
自力式壓力調節閥的分類
1、按閥后、閥前控制分為:自力式閥后(減壓)控制閥、自力式閥前(泄壓)控制閥。
2、按是否帶指揮器分為:直接作用型和指揮器操作型自力式調節閥
a.直接作用型自力式調節閥
直接作用式調壓閥就是通過介質本身直接控制閥門,達到調壓的作用。直接作用式調壓閥有閥后取壓形式與閥前取壓形式。
閥后取壓,保持閥后的壓力在設定范圍內,達到閥后減壓的功效。
閥前取壓,保持閥前的壓力在設定范圍內,達到閥前泄壓的功效。
b.指揮器操作型自力式調節閥
指揮器操作型調節閥是通過兩個閥門之間的相互控制,來達到自動調壓的作用。
自力式壓力調節閥與控制閥這兩類產品的區別,主要在于控制閥既需要外界能源(如電源或氣源)做驅動能,又需要接受外來控制儀表信號才能改變閥內截流件相對位置,從而實現改變流體流量。而自力式壓力調節閥則既不需外來能源,又不需要接受外來控制儀表信號,僅靠被調介質的壓力信號,便可實現壓力調節。
