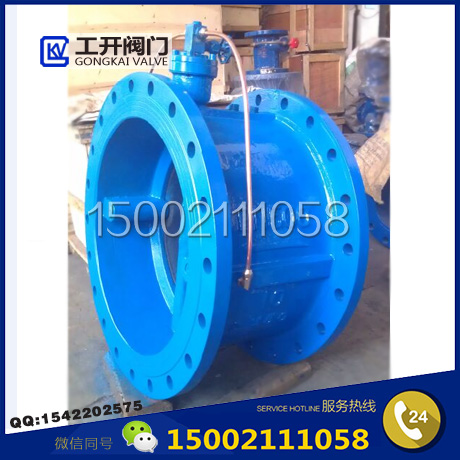

微阻緩閉消聲止回閥主要用于凈水、源水、污水、海水等介質的供排水管道上，安裝在水泵出口處，用以截止介質的回流，消除破壞性的水錘，保護管道，使水泵安全運行。型號一般有HH46X、HH48X、HH49X。
其工作原理是：微阻緩閉消聲止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸組、針型閥（微量調節閥）組成?？窟M(jìn)口介質的推力作用，將兩塊閥瓣平穩推開。在此同時，進口的壓力介質進入儲油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。當進口介介壓力下降低于出口的壓力力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作用下，將自動關閉。但由于活塞桿處于伸出的位置，頂住閥瓣不能全部關閉，還剩有20%左右的面積使介質通過，從而起到了消錘的作用。閥瓣被活塞桿頂住，活塞后腔的壓力油通過針型閥緩慢進入儲油缸，閥瓣逐漸關閉。閥瓣分成先快速后緩慢兩步關閉，達到了既防電機逆轉又起了消錘靜音的作用。
