插板閥使用說明書-上海工開閥門
一、產品用途
插板閥是一種粉料、晶粒料、顆粒料及小塊物料輸送管道,調節或切斷物料流量的主要控制設備,廣泛地應用于冶金、礦山、建材、化工等行業系統中,控制物料的流量調節或切作用。本閥適用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大,啟動頻繁,切斷迅速的理想設備。
二、產品特點:
具有結構簡單、操作靈活、重量輕、無卡組、特別適用于各種固體物料、50mm左右、團狀物料的輸送及流量調節、安裝不受角度限制、操作方便、能隨時調節開度等優點。
三、產品使用性能:
公稱壓力:0.05~0.1Mpa;
介質流量:≤28m/s;
工作溫度:≤425℃;(大于425℃可采用不銹鋼304,316,2520等耐高溫材質)
適用介質:無粘度的粉塵氣體、固體粉料、小顆粒物料。
四、工作原理:

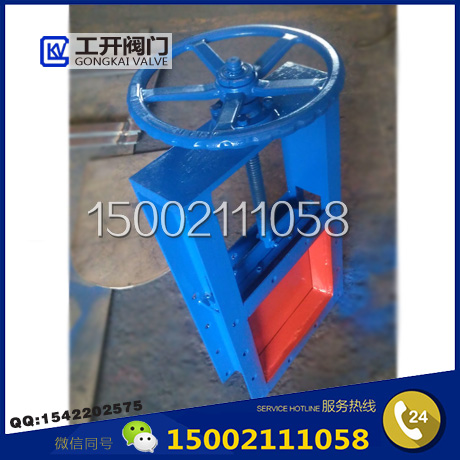

上海工開閥門生產的插板閥主要由框架、閘板、絲桿、手動裝置等零件構成,用手轉動手輪使絲桿螺母旋轉從而帶動絲桿做直線往復位移運動,閥桿帶動閘板做直線往復位移運動,從而實現閘門的開啟和關閉目的。 (注:1,閥桿做直線往復位移運動,閥桿帶動閘板做直線往復位移運動,為明桿式;2,閥桿做旋轉運動,閥桿通過固定在閘板上的螺母帶動閘板做直線往復位移運動,為暗桿式;)
驅動方式根據需求也可選用電動,電液動、氣動、液動。
五、安裝與使用:
1. 本閥門安裝在管道上時,閥桿可以向上,也可以水平.
2.檢查各螺紋連接是否有松懈,并調節擰緊;
3.卸掉閥門通道兩端悶蓋,清潔內腔,去除油垢;
4.剝?nèi)ラy桿防護油紙后,在閥桿上重新涂潤滑脂;
5.沖洗、清潔管路,以免損壞密封面。
4.閥門啟閉時,開啟電動(氣動)執行器通過閥桿升降進行開啟和關閉,啟閉過程中受力應均勻,到位前應緩速逐漸開啟到位或關閉至密封。
六、儲備
1.本閥門應存放在干燥通風的室內,做到防潮、防雨、防銹。
2.閥門存放與運輸時啟閉件應處于關閉位置,
3.通徑兩端用悶蓋塞緊,予以防塵、防銹,保持通道清潔;
4.長久放置時應定期檢查。對閥桿表面、兩通道、密封面、兩端法蘭上的污垢和銹跡進行檢查后,重新涂刷防銹油及予以防護。
七、可能發生的故障和消除方法:
可能發生故障 | 原 因 | 消除方法 |
閥桿升降不靈活 (手動和電動) |
1,轉動部位夾有雜物 2,閥桿和閥桿螺母上的螺紋線有損壞 3,閥桿彎曲 |
1,清除雜物,涂潤滑脂 2,修整螺紋或更換閥桿與閥桿螺母 3,校正閥桿 |
填料處滲漏 |
1,壓條松動 2,填料處受損壞 |
1,適當均勻用螺栓壓緊壓條 2,更換或增加填料 |
