蝶閥的工作原理
2022/7/13 14:28:05??????點擊：
蝶閥是工業生產管路系統最常用到的閥門之一，組成部分主要有閥體、閥座、閥桿、蝶板和傳動裝置。
蝶閥的工作原理：

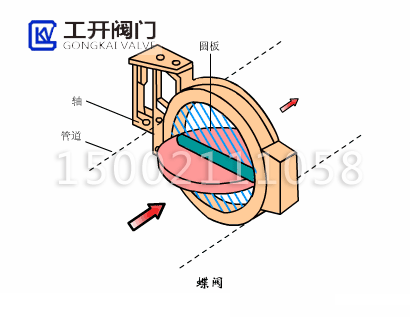

蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。
蝶閥根據旋轉閥桿同時帶動蝶版轉動來做啟閉，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，主要是旋轉蝶板90°來做流量控制，當蝶板到達90°時閥門處于全開狀態，同時可以改變碟板的角度來調節介質流量，一般安裝于管道的直徑方向。
蝶閥與閥桿自身是沒有鎖定能力，為了有效的調節流量需裝蝸輪減速器，加裝蝸輪減速器的蝶閥不僅使蝶閥有自鎖能力，還能改變蝶閥的操作性能及更準確的調節介質流量。
