空排止回閥的工作原理及特點

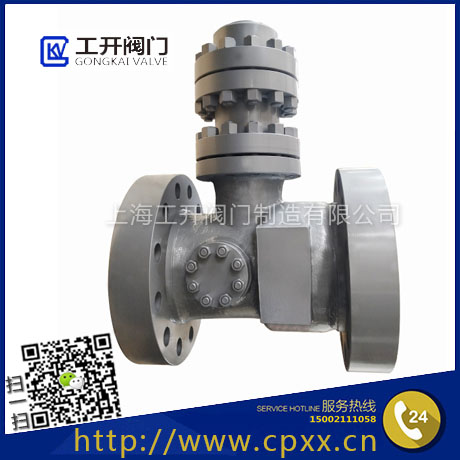

空排止回閥(型號H48H)是安裝在火電機組的高壓給水泵出口管道上,防止給水回流,保護給水泵。
閥門配合泵的最小流量自動再循環旁路閥。當給水泵處于低負荷或出口截門關閉狀態時,自動再循環旁路閥應處于開啟位置,以確保泵的安全運行。當空氣排放止回閥打開時,再循環旁路閥會自動關閉。不適用于含有固體顆粒和粘度較高的介質。
空排止回閥的工作原理:
打開出口閥,啟動給水泵。給水達到一定壓力后,閥瓣在給水壓力的作用下上升到一定高度,推離閥座,給水流出。同時,由于閥瓣的上升,帶動連桿旋轉,撥動排氣閥片,使再循環刀片式活動門向下移動,關閉排氣口。當給水流量減少時,閥瓣下降,推動連桿撥打排氣閥片,打開再循環門,保持泵的最小允許流量。停泵時,閥瓣自動下落,關閉閥門通道,防止高壓水錘供水系統損壞。
空排止回閥的特點:
a、進口空排止回閥配合再循環旁路閥工作,保持系統安全運行。
b、當主閥瓣上下移動,介質回流時,在介質壓力和彈簧的幫助下關閉通道。此時,旁路閥打開,當主閥瓣完全打開時,旁路閥關閉。
c、閥瓣密封采用不銹鋼堆焊,耐磨、耐擦傷性強,密封可靠。
d、閥門應垂直安裝。
