Modbus slave軟件模擬子設備接入DTU設備之硬件環境配置
Modbus slave軟件模擬子設備接入DTU設備——硬件環境配置

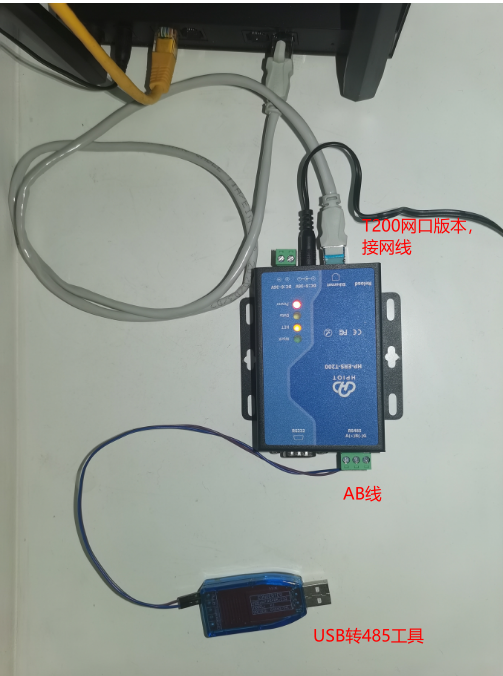

如圖:(Modbus協議,Modbus設備,物聯網,電動閥門,硬件環境配置)

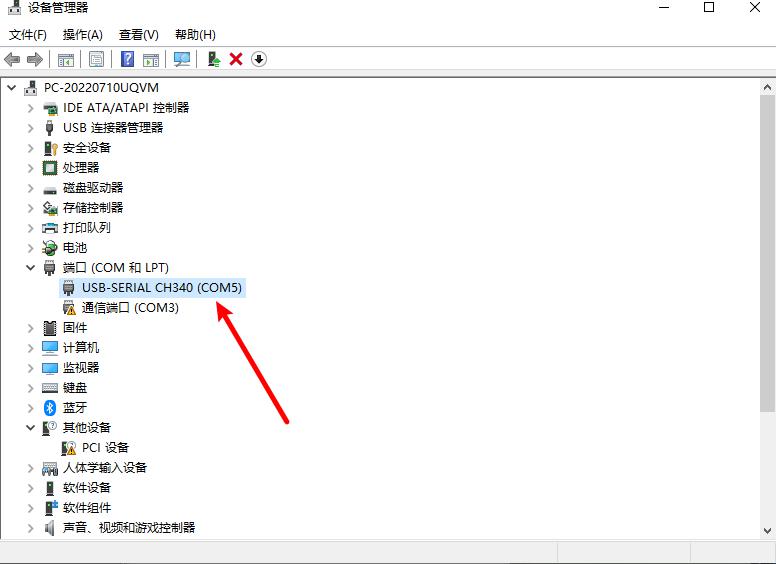

USB轉485接口工具插入電腦后,查看端口占用情況,我的電腦情況如下:

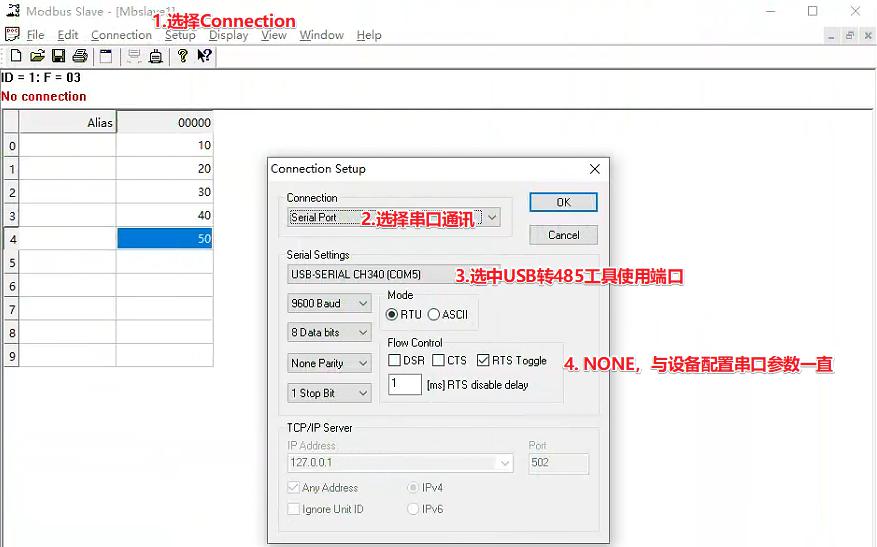

上面USB轉485工具使用的端口是COM5, Modbus Slave 仿真模擬器 模擬Modbus子設備,配置如下:(
PS:此處設置的串口參數,必須和網關設備RS485的串口參數一致。 )

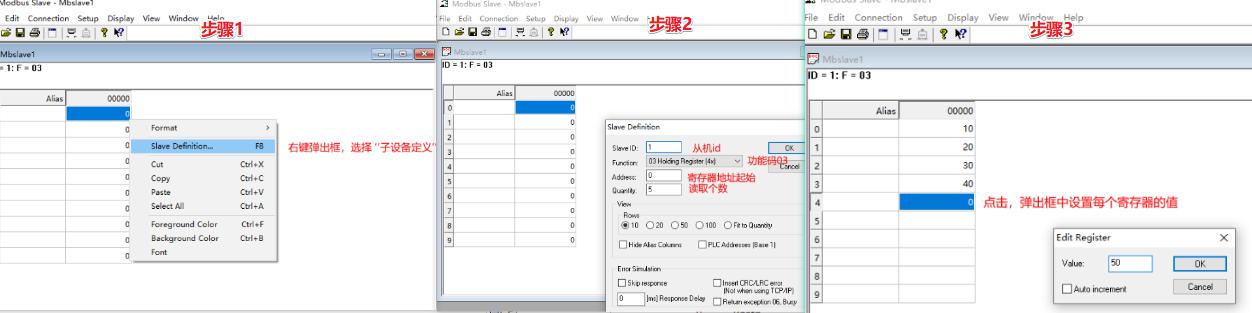

然后設置寄存器,以及寄存器的值。演示案例設置了0-4 、5個寄存器,值分別設置為 10-50,如下圖所示:

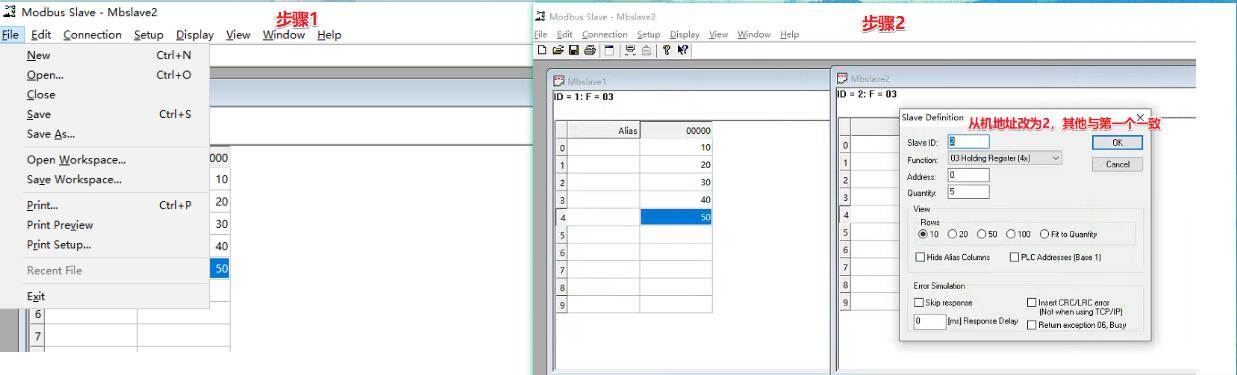

平臺為了演示多個子設備的情況,因此按照上面的再增加一個子設備的配置,如下:

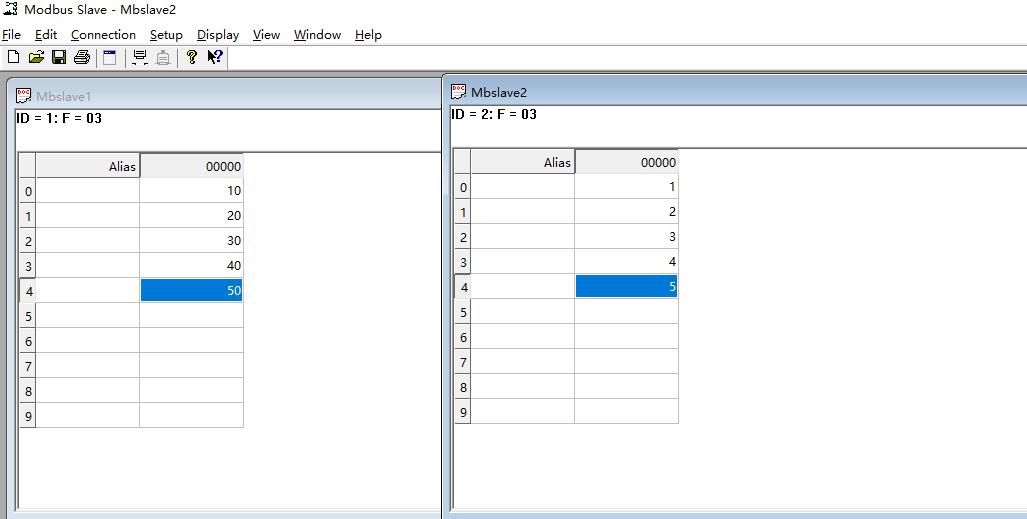

最終配置如下:
