本標準適用于工業管道的閘閥、截止閥、節流閥、球閥、蝶閥、隔膜閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥、柱塞閥。

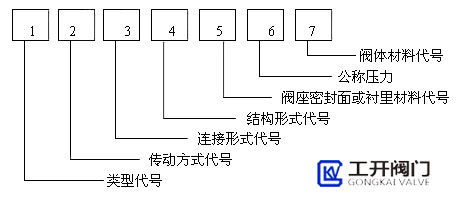

閥門型號編制時,要將閥門的類別、驅動方法、連接型式、管道結構、額定壓力、密封及閥體材統統描述出來。閥門型號的含義需按以下排列方法組成。
閥門類別-驅動方法-連接方式-閥門結構-密封材質-使用壓力-閥體材質
一、閥門類別(型號編制)
類 型 | 代 號 | 類 型 | 代 號 | 類 型 | 代 號 | 類 型 | 代 號 |
閘 閥 | Z | 球 閥 | Q | 旋塞閥 | X | 減壓閥 | Y |
截止閥 | J | 蝶 閥 | D | 止回閥底閥 | H | 疏水閥 | S |
節流閥 | L | 隔膜閥 | G | 安全閥 | A |
二、閥門驅動方法(型號編制)
傳動方式 | 代 號 | 傳動方式 | 代 號 | 傳動方式 | 代 號 | 傳動方式 | 代 號 | 傳動方式 | 代 號 |
電 磁 動 | 0 | 電-液動 | 2 | 圓柱齒輪 | 4 | 氣 動 | 6 | 氣-液動 | 8 |
電磁-液動 | 1 | 蝸 輪 | 3 | 錐齒輪 | 5 | 液 動 | 7 | 電 動 | 9 |
氣動帶手動用6S表示;防爆電動用“9B”表示。
三、閥門連接型式(型號編制)
連接形式 | 代 號 | 連接形式 | 代 號 | 連接形式 | 代 號 | 連接形式 | 代 號 | |
內 螺 紋 | 1 | 法 蘭 | 4 | 對 夾 | 7 | 卡 套 | 9 | |
外 螺 紋 | 2 | 焊 接 | 6 | 卡 箍 | 8 |
|
|
四、閥門結構(型號編制)
閘 閥 結 構 形 式 |
代 號 |
|
截止閥和節流閥 結構形 |
代 號 | ||||
明 桿 | 楔 式 | 彈 性 閘 板 | 0 |
|
直 通 式 | 1 | ||
剛 性 | 單 閘 板 | 1 |
|
角 式 | 4 | |||
雙 閘 板 | 2 |
|
直 流 式 | 5 | ||||
平 行 式 | 單 閘 板 | 3 |
|
平 衡 | 直 通 式 | 6 | ||
雙 閘 板 | 4 |
|
角 式 | 7 | ||||
暗 桿 楔 式 | 單 閘 板 | 5 |
|
|
|
|
||
雙 閘 板 | 6 |
|
|
|
|
球 閥 結 構 形 式 |
代號 |
|
蝶閥 結構形式 |
代號 |
|
隔膜閥 結構形式 |
代號 | ||
浮 動 | 直 通 式 | 1 |
|
杠 桿 式 | 0 |
|
層 脊 式 | 1 | |
L形 | 三通式 | 4 |
|
垂直板式 | 1 |
|
截 止 式 | 3 | |
T形 | 5 |
|
斜 板 式 | 3 |
|
閘 板 式 | 7 | ||
固定 | 直 通 式 | 7 |
|
|
|
|
旋塞閥 結構形式 |
代號 |
|
止回閥和底閥 結構形式 |
代號 |
|
減壓閥 結構形式 |
代 號 |
|
疏水閥 結構形式 |
代 號 | ||
填 料 | 直通式 | 3 |
|
升 降 | 直 通 式 | 1 |
|
薄 膜 式 | 1 |
|
浮 球 式 | 1 |
T形三角 | 4 |
|
立 式 | 2 |
|
彈簧薄膜式 | 2 |
|
鐘形浮子式 | 5 | ||
四通式 | 5 |
|
旋 啟 | 單 瓣 式 | 4 |
|
活 塞 式 | 3 |
|
脈 沖 式 | 8 | |
油 封 | 直通式 | 7 |
|
多 瓣 式 | 5 |
|
波紋管式 | 4 |
|
熱動力式 | 9 | |
T形三通 | 8 |
|
雙 瓣 式 | 6 |
|
杠 桿 式 | 5 |
|
|
|
安 全 閥 結 構 形 式 |
代 號 | |||
彈 簧 | 封 閉 | 帶 散 熱 片 | 全 啟 式 | 0 |
微 啟 式 | 1 | |||
全 啟 式 | 2 | |||
帶 扳 手 | 全 啟 式 | 3 | ||
雙彈簧微啟式 | 4 | |||
不 封 閉 | 微 啟 式 | 5 | ||
全 啟 式 | 6 | |||
微 啟 式 | 7 | |||
帶 控 制 機 構 | 全 啟 式 | 8 | ||
脈 沖 式 | 9 |
五、閥門密封材質(型號編制)
閥座密封或襯里材料 | 代號 | 閥座密封或襯里材料 | 代號 |
|
銅 合 金 | T | 滲 氨 鋼 | D |
|
橡 膠 | X | 硬質合金 | Y |
|
尼龍塑料 | N | 襯 膠 | J |
|
氟 塑 料 | F | 襯 鉛 | Q |
|
錫基軸承合金(巴氏合金) | B | 搪 瓷 | C |
|
合 金 鋼 | H | 滲 硼 鋼 | P |
|
注:由閥體直接加工的閥座密封面材料代號用“W”表示;當閥座和閥瓣(閘板)密封面材料不同時,用低硬度材料代號表示(隔膜閥除外)。 |
|
六、閥門使用壓力(型號編制)
閥門型號中的數值,代表的是公稱壓力值,需要使用阿拉伯數字代表,1MP為PN10
七、閥體材質(型號編制)
閥 體 材 料 | 代號 | 閥 體 材 料 | 代號 |
HT250灰鑄鐵 | Z | Cr5Mo | I |
KTH300-06可鍛鑄鐵 | K | 1Cr18Ni9Ti | P |
QT400-15球墨鑄鐵 | Q | Cr18Ni12Mo2Ti | R |
H62銅合金 | T | 12Cr1MoV | V |
ZG230-450碳鋼 | C |
|
|
注:PN≤1.6MPa(≈16kgf/cm2)的灰鑄鐵閥體和PN≥2.5MPa(≈25kgf/cm2)的碳素鋼閥體,省略本代號。 |
