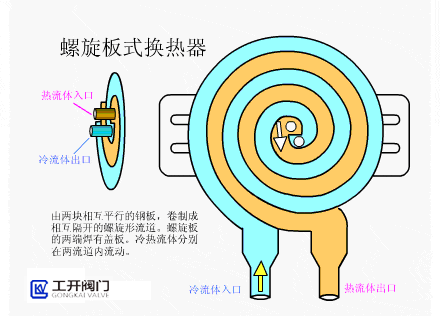

螺旋板式換熱器的工作原理動態圖
2025/2/19 9:27:04??????點擊：
? 螺旋板式換熱器通過兩塊平行且彎曲成螺旋形的金屬板相互貼合，形成了兩個獨立而又緊密相連的流體通道?。其中一個通道用于熱流體，另一個通道用于冷流體。當兩種介質分別流經這兩個螺旋通道時，它們會以一種高效且緊湊的方式進行熱量的傳遞和交換?。由于其高效、緊湊和易于清洗的特點，螺旋板式換熱器被廣泛應用于化工、石油、食品等行業，滿足不同領域的傳熱需求。
螺旋板式換熱器的工作原理主要基于其獨特的螺旋通道結構進行熱量的傳遞和交換。具體來說，包括以下幾個方面：
?1、傳熱效率高?：
彎曲的螺旋通道和定距柱增強了流體的湍流狀態，使得流體在通道內的阻力減小，同時提高了設計流速，有助于提高傳熱系數。對于水-水換熱，傳熱系數可達1.8～3.5千瓦每平方米每攝氏度（kW/(m·℃)）?。
2?、結構緊湊?：
螺旋板式換熱器的結構緊湊，占地面積小，這使得它在空間有限的場合中具有很大的優勢。
3、自清洗作用?：
單通道內的流體通過通道內雜質沉積處時，流速會相對提高，容易把雜質沖掉，從而減少了結垢和堵塞的風險。
?
此外，螺旋板式換熱器的螺旋通道設計還有助于液體的均勻流動，進一步提高了熱交換的效率。這種設計原理展現了現代工程技術的創新和質量，使得螺旋板式換熱器成為了一種高效、可靠的熱力設備?。
