正確使用電動閥門控制箱

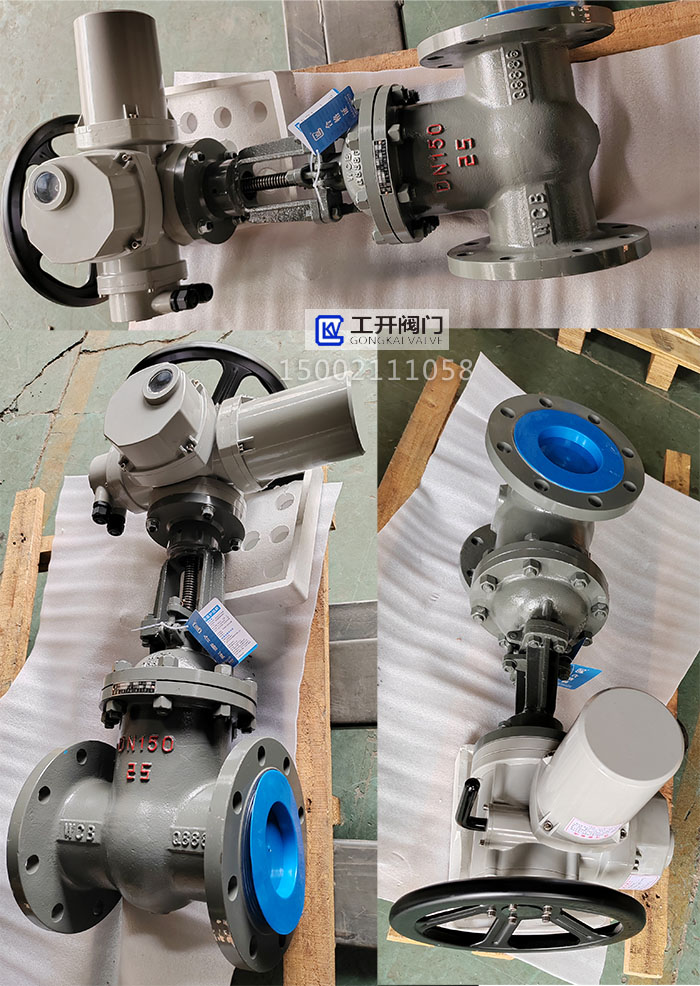

電動閘閥/電動蝶閥/電動球閥/電動調節閥/電動截止閥

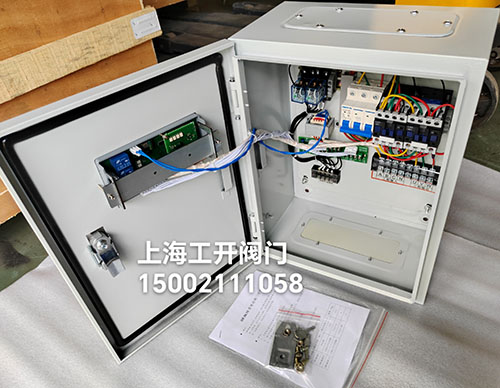

電動閥門控制箱是與電動裝置配套使用的產品。用于控制電動閥的開啟和關閉,可在控制室實現電動閥的遠程控制。
電動閥門控制箱的電路主要由控制電路、工作顯示電路、分閘指示電路和主電路四部分組成。電動閥門控制箱上電后,電源指示燈亮,現場/遙控指示燈為綠色,控制設備處于遙控狀態。當閥門處于“全開”位置時,電動閥門控制箱面板上的“閥門開啟”綠色指示燈亮,處于“全關”位置時,黃色“閥門關閉”指示燈亮,介于“全開”和“全關”之間時,兩個指示燈都不亮。
當電動閥門控制箱選擇為遙控狀態時,控制面板上的“開閥”、“關閥”和“停止”按鈕起控制作用?,F(xiàn)場用電設備上的“現場開”和“現場關”按鈕不起作用。當電動閥門控制箱選擇為就地狀態時,電動裝置上的“就地開”和“就地關”按鈕起控制作用,“開閥”“關閥”“?!?,控制面板上的按鈕不起作用。按下“開閥”按鈕,電機電源接通,電機旋轉。當閥門到達“全開”位置時,電動閥門控制箱的微動開關被凸輪觸動,電機停止轉動,同時微動開關被另一個凸輪觸動,黃色指示燈表示“閥門關閉”。當電動閥門控制箱在開啟或關閉工作行程中需要停止時,按下“停止”按鈕。
電動閥門控制箱的特點:
1、控制電路采用直流穩壓電源,控制可靠,分閘指示準確,操作安全。
2、外殼采用標準儀表外殼,體積小,重量輕,易于安裝在控制面板上。當電動閥輸出扭矩時,會有蜂鳴器報警,便于及時排除故障。電動閥門控制箱的工作環境:環境溫度:-20~40℃。相對濕度:不超過80%(20±5℃)。周圍無強腐蝕性、易燃易爆介質。
