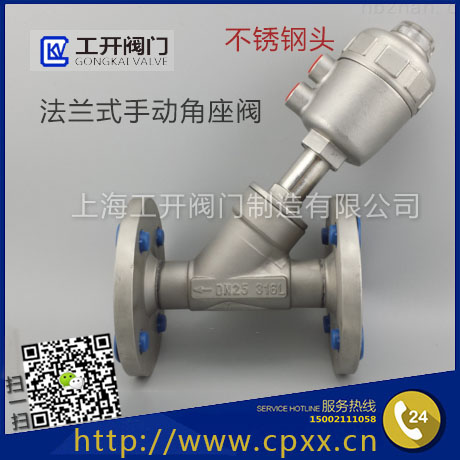

氣動角座閥使用說明書
目錄
一、產品應用
二、工作原理

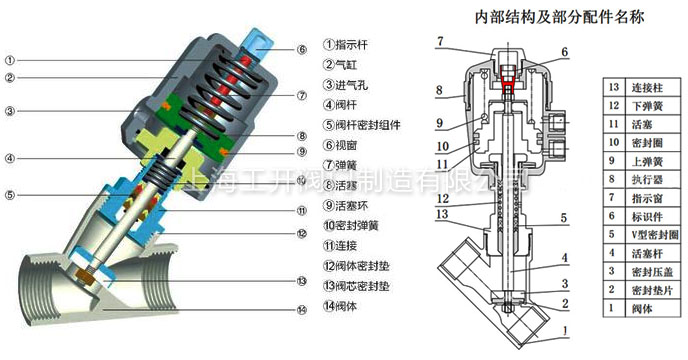

三、產品結構圖
四、技術參數
五、安全注意事項
六、安裝與拆卸
一、產品應用
氣動角座閥可用廣泛應用于多種行業的流體控制,包括啤酒飲料、制藥及醫療設備、食品加工、橡膠機械、有機和無機化工,清洗消毒高溫滅菌、紡織印染和漂白、發泡機械、水處理裝置、水處理等行業,適用介質為水、液體、中性氣體、水蒸汽、輕微腐蝕氣體及液體。
二、工作原理

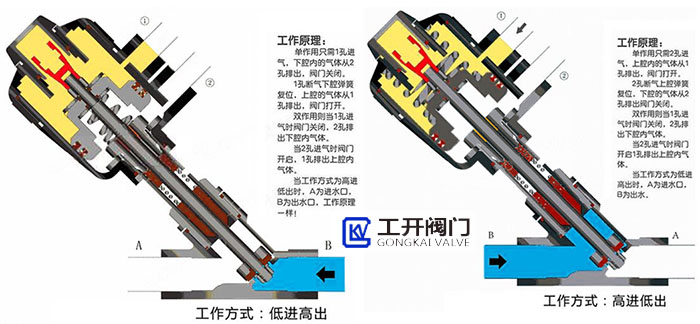

1.單作用工作原理:
在未輸入壓縮空氣給氣缸時,由于彈簧力的作用,閥門處于常閉或(常開)位置;當壓縮空氣進入氣缸內,氣源壓力推動活塞并且克服彈簧力后運動從而使閥門開啟(關閉)。
2.雙作用工作原理:
當壓縮空氣進入氣缸內從下向上推動活塞運動,使閥門開啟;反之壓縮空氣從上向下推動活塞運動,使閥門關閉。
三、產品結構圖
四、技術參數
規格:螺紋式、快裝、焊接:G1/2"-2"
法蘭式:DN15-DN100
閥體材質:螺紋式、快裝、焊接:不銹鋼304、316
法蘭式:不銹鋼304、316執行器材質:PA、不銹鋼
密封材質:PTFE
粘度:max.600mm2/s
介質溫度:-10℃~+180℃環境溫度:(PTFE-20 ℃~180 ℃)(PPL-20 ℃~220 ℃)
控制介質:中性氣體、空氣
安裝:可根據需要安裝,最好使執行機構朝上
適用介質:水、氣體、液體、酒精、油、燃料、鹽溶液、堿溶液、有機溶液,蒸汽。
五、安全注意事項
在安裝使用本閥前,請確認您的使用環境及操作條件符合本說明之要求。因錯誤使用產品或盲目操作導致的任何問題,需自行負責。
1.安裝使用中注意防漏檢查。
2.管路內能高溫流體時,不要觸碰閥門,以免燙傷。
3.執行器氣源要求保證干燥清潔。
4.檢查氣源壓力值在許可范圍內并鎖定(0.3-0.8Mpa)
5.檢查環境溫度在許可范圍內(-10 ℃~80 ℃)
6.檢查介質溫度在許可范圍內
(PTFE-20 ℃~180 ℃)(PPL-20 ℃~220 ℃)
7.觀察指示桿是否正常
六、安裝與拆卸
1.根據具體條件選擇閥門安裝方向。

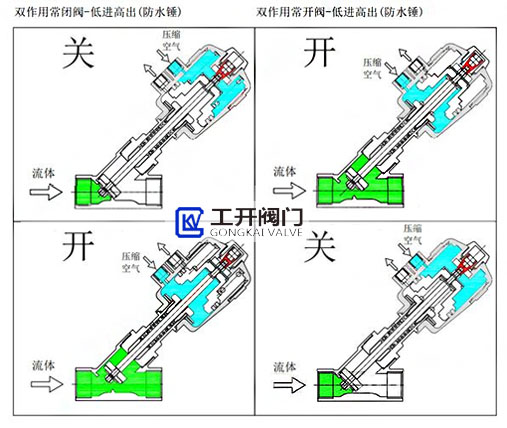

2.普通型安裝方式為:介質高進低出;如介質流動上圖所示。
3.防水錘安裝方式為:介質低進高出;介質流動如上圖所示。
4.安裝閥門時主管路應清理干凈,確保介質無雜質或焊渣,以免損壞閥芯,造成泄漏。
5.安裝焊接閥門時,請先將執行器卸離閥體。
6.選擇適當調節范圍的調壓表。確保氣源容量及壓力范圍足夠。7.檢查各連接處保證密封完好。
8.檢修或更換閥芯密封墊時,拆卸閥體與連接請在常溫、閥門開啟的狀態下進行,以避免對接頭螺紋造成損壞。
9.安裝時請在閥體和接頭的螺紋上涂少量螺紋專用潤滑脂,然后擰緊。
感謝訪問上海工開閥門 網站http://zhangqiushuijian.com,如你對該產品還有任何疑問可致電我們,我們將為您提供優質的售前咨詢服務。咨詢手機:15002111058;電話:021-56051151。
