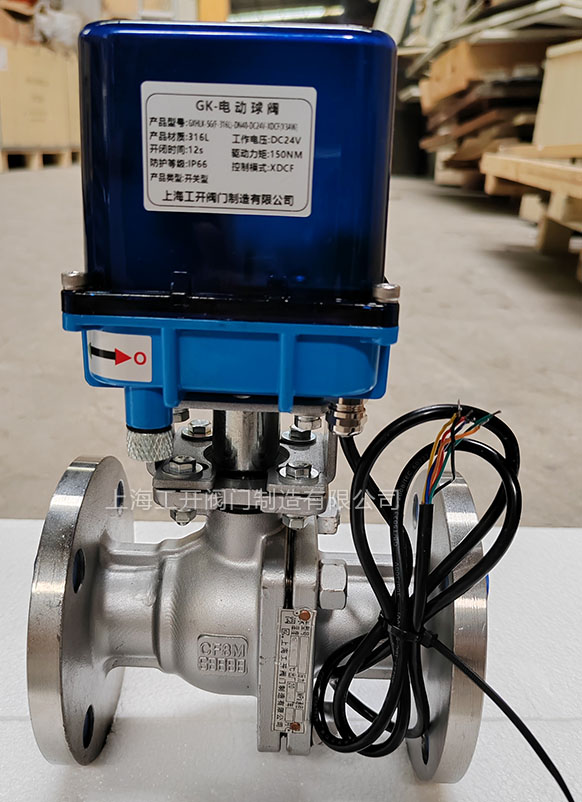

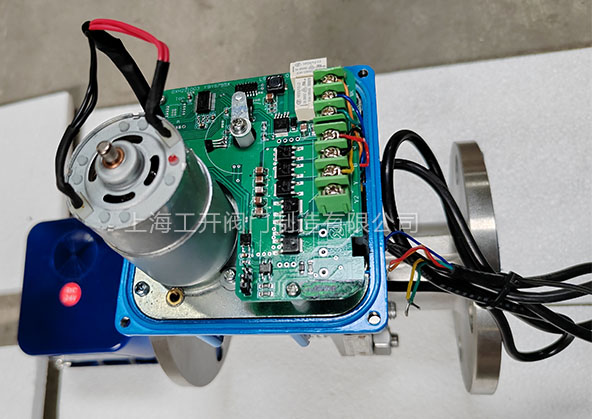

GXHLK-SG(F)系列電動不銹鋼球閥316L-DC24V-IP66執行器具有良好的防護等級(I66),執行器運行帶有自我保護系統,執行器和閥體拆裝方便,閥體采用全通徑、流量大、流通阻力小、不堵渣。

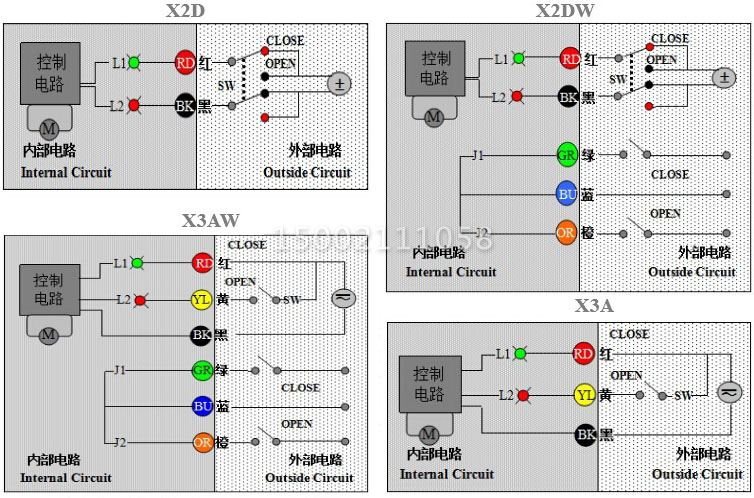

接線原理圖:
1、X2D(直流二線一控)一接線原理:這 款為直流電源,包括DC6、12、 18、24V 等電壓可選, 控制線為紅、黑兩色,SW和OPEN相連閥門開啟, 到位后并保持,同時紅色指示燈亮起。SW和CLOSE 連接閥門關閉,到位后并保持,同時綠色指示燈亮起。 直流:紅線接正,黑線接負。
2、X2DW(直流二線-控帶信號反饋)一接線原理:這 款為直流電源,包括DC6、12、18、24V 等電壓可選, 控制線為紅、黑色,SW和OPEN相連閥門開啟,到 位后并保持,同時紅色指示燈亮起及執行器給出到位 無源反饋信號。SW和CLOSE連接閥|門關閉,到位 后并保持,同時綠色指示燈亮起執行器給出到位無源 反饋信號。直流:紅線接正,黑線接負。
3、X3A(交直流三線-控) -接線原理:這款為交直流 通用電源,包括DC6、12、18、24、36V 和AC6、12、 18、24、 36V及AC110V、220、 380V 等電壓可選,控制 線為紅、黑和黃三色,黃線與SW相連閥門開啟,到 位后并保持,同時紅色指示燈亮起。黃線與sw斷開 閥門關閉,到位后并保持,同時綠色指示燈亮起。直 流:紅線接正,黑線接負。
4、X3AW (交直流三線- -控帶信號反饋) -接線原理. 這款為交直流通用帶信號反饋。包括DC6、12、18、 24、36V和AC6、12、 18、24、36V及AC110V、220、 380V等電壓可選,控制線為紅、黑和黃三色,還有綠、 藍和橙三根為反饋信號輸出線。黃線與sw相連閥門 開啟,到位后并保持,同時紅色指示燈亮起及執行器 給出到位無源反饋信號。黃線與sw斷開閥門關閉, 到位后并保持,同時綠色指示燈亮起執行器給出到位 無源反饋信號。直流:紅線接正,黑線接負。

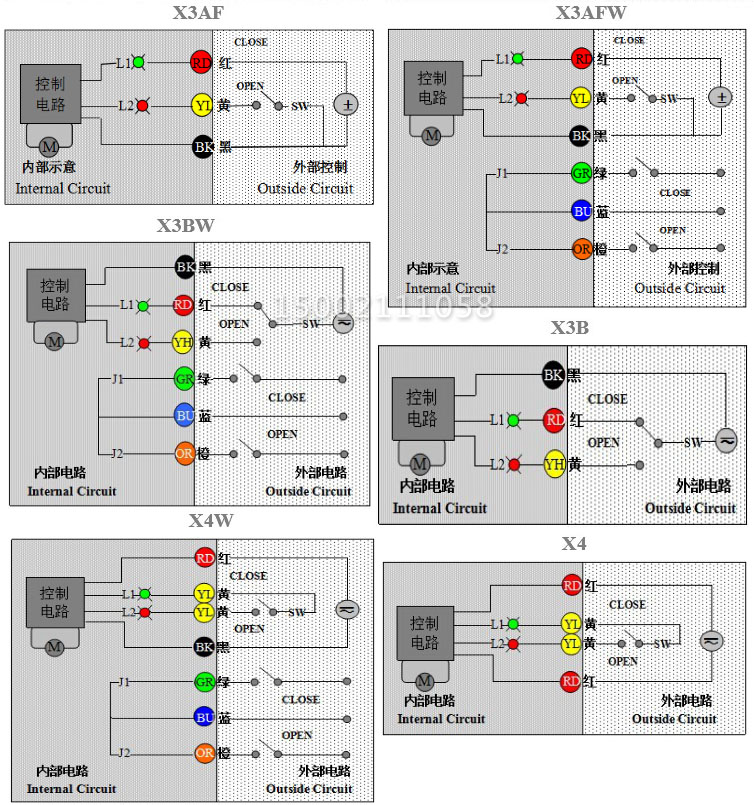

5、X3AF(低電平)-接線原理:直流三線-控負極控制, 包括DC12、24V 電壓可選,控制線為紅、黑和黃三色, 黃線與SW相連閥門門開啟,到位后并保持,同時紅色 指示燈亮起。黃線與SW斷開閥門關閉,到位后并保 持,同時綠色指示燈亮起。直流:紅線接正,黑線接 負。
6、X3AFW(高電平帶信號反饋) -接線原理:直流三線 -控負極控制及帶反饋信號,包括DC12、24V電壓可 選,控制線為紅、黑和黃三色和綠、藍和橙三根反饋 信號輸出線。黃線與Sw相連閥門開啟,到位后并保 持,同時紅色指示燈亮起及執行器給出到位無源反饋 信號。黃線與SW斷開閥門關閉,到位后并保持,同 時綠色指示燈亮起及執行器給出到位無源反饋信號。 直流:紅線接正,黑線接負。
7、X3B(交直流三線二控)-接線原理: 這款為交直流通 用電源,包括DC6、12、 18、24、36V 和AC6、12、18、 24、36V及AC110V、220、 380V 等電壓可選,控制線為 紅、黑和黃三色,SW與紅線連接時閥門呈關閉狀態, 同時綠色指示燈亮起。SW與黃線連接時閥門呈開啟狀 態, 同時紅色指示燈亮起。
8、X3BW(交直流三線二控帶信號反饋) -接線原理: 這款為交流電源,包括DC6、12、18、24、36V和AC6、 12、18、24、36V及AC110V、220、380V等電壓可選, 控制線有紅、黑和黃三色,還有綠、藍和橙三根為反 饋信號輸出線。黑線為電源共用線,紅線接住電源時 閥門呈關閉狀態,同時綠色指示燈亮起執行器給出到 位無源反饋信號。紅線斷開,黃線接住電源時,閥門 同時開啟到位后并保持,同時紅色指示燈亮起及執行 器給出到位無源反饋信號。
9、X4 (交直流四線- -控) - 接線原理:這款為交直流通 用型,包括DC6、12、18、24、36V和AC6、12、18、 24、36V 及AC110V、220、 380V 等電壓可選。共有四 根線,紅與黃各兩根,兩根黃線相連閥門開啟,到位 后并保持,同時紅色指示燈亮起。兩根黃線斷開閥|門 關閉,到位后并保持,同時綠色指示燈亮起。交直流 通用,兩根紅線接電源,黃線為閥|開關控制線。
10、X4W (交直流四線-控帶信號反饋) -接線原理:這款 為交直流通用帶反饋信號型。包括DC6、12、18、24、 36V和AC6、12、 18、24、36V 及AC110V、220、380V 等電壓可選,控制線共有七根,紅與黃各兩根為電源 和控制作用。綠、藍和橙三根為反饋信號輸出線。兩 根黃線相連閥|門開啟,到位后并保持,同時紅色指示 燈亮起及執行器給出到位無源反饋信號。兩根黃線斷 開閥門關閉,到位后并保持,同時綠色指示燈亮起及 執行器給出到位無源反饋信號。交直流通用,兩根紅 線接電源,黃線為閥門開關控制線。
