D643H氣動蝶閥-氣動金屬硬密封蝶閥-氣動快速切斷閥

更新：2022/9/7 14:51:29??????點擊：

品牌：???上海工開閥門
型號：???D643H-16C

產品介紹

D643H氣動蝶閥由氣動執行器與三偏心法蘭式硬密封蝶閥組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕、耐高溫、抗靡損的可靠性。適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建筑、供排水管道上作調節流量和截斷流體裝置。
氣動硬密封蝶閥特點：
1、蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點
2、D643H氣動蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
三偏心：
偏心1：閥軸位于閥座后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2：閥軸中心線偏離管道和閥門中心線，避免受閥開啟和關閉的干擾。
偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除磨擦作用，并且實現環繞整個閥座的均勻的壓縮密封效果。
氣缸附件：
1、回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
2、電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
3、三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
4、手輪機構：轉動手輪機構，可實現手動開、關閥。
5、電氣定位器：輸入4～20mA信號,實現閥門調節功能。

D643H氣動蝶閥主要性能規范

GTD/ATD氣動執行器技術參數		D643H氣動硬密封法蘭蝶閥閥體參數
類型	雙作用活塞式、彈簧復位式	公稱通徑	DN50～400mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	碳素鋼、304/316/316L不銹鋼
輸出力矩	單作用：7N·M～2668N·M	閥體材質	碳素鋼、合金鋼、不銹鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	閥板材質	碳素鋼、合金鋼、不銹鋼
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	不銹鋼
動作范圍	0～90°±5°	結構形式	三偏心
接口螺紋	GTD40～GTD83 G1/8″	溫度	≤425℃
接口螺紋	GTD110～GTD350/ATD50～200 G1/4″	適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	零泄漏、使用壽命長、便于安裝、耐高溫高壓

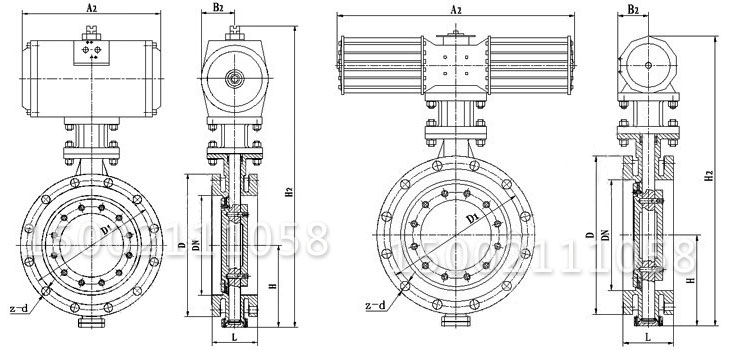

D643H氣動蝶閥主要外形及連接尺寸

公稱通徑		長度標準值		外形尺寸（參考值）				連接尺寸 (標準值)						連接尺寸 (標準值)
公稱通徑		L		H	Dd643H			PN0.6MPa			PN1.0MPa			PN1.6MPa			PN2.5MPa
毫米	英寸	短	長	H	H2	A2	B2	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	625	245	72	140	110	4-14	165	125	4-18	165	125	4-18	165	125	4-18
65	21/2	112	170	115	625	245	72	160	130	4-14	185	145	4-18	185	145	4-18	185	145	8-18
80	3	114	180	120	645	245	72	190	150	4-18	200	160	8-18	200	160	8-18	200	160	8-18
100	4	127	190	138	675	355	92	210	170	4-18	220	180	8-18	220	180	8-18	235	190	8-22
125	5	140	200	164	715	355	92	240	200	8-18	250	210	8-18	250	210	8-18	270	220	8-26
150	6	140	210	175	800	355	92	265	225	8-18	285	240	8-22	285	240	8-22	300	250	8-26
200	8	152	230	200	850	250	170	320	280	8-18	340	295	8-22	340	295	12-22	360	310	12-26
250	10	165	250	243	925	250	170	375	335	12-18	395	350	12-22	405	355	12-26	425	370	12-30
300	12	178	270	250	1035	450	220	400	395	12-22	445	400	12-22	460	410	12-26	485	430	16-30
350	14	190	290	280	1070	450	220	490	445	12-22	505	460	16-22	520	470	16-26	555	490	16-33
400	16	216	310	305	1190	450	220	540	495	16-22	565	515	16-26	580	525	16-30	620	550	16-36
450	18	222	330	350	1250	650	280	595	550	16-22	615	565	20-26	640	585	20-30	670	600	20-36
500	20	229	350	380	1290	650	280	645	600	20-22	670	620	20-26	715	650	20-33	730	660	20-36
600	24	267	390	445	1455	850	380	755	705	20-26	780	725	20-30	840	770	20-36	845	770	20-39
700	28	292	430	480	1585	850	380	860	810	24-26	895	840	24-30	910	840	24-36	960	875	24-42
800	32	318	470	530	1700	1250	380	975	920	24-30	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	36	330	510	580	1965	1250	380	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	40	410	550	650	2015	1250	380	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	48	470	630	760	2250	1250	380	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
