Y型拉桿伸縮過濾器是Y型過濾器與伸縮接頭組合,主要用于高層建筑、多層建筑或工廠內給排水配管,通常安裝于減壓閥、泄壓閥、定水位閥或其它主要設備的進口端,便于清除雜物或安裝拆卸以保證閥類或設備之正常使用。
Y型拉桿伸縮過濾器工作原理:安裝于進水管路中各配套閥門的前端,當管道中的介質首先進入過濾器時,介質通過濾網進入被連接的閥門中,而雜質則留于過濾桶內,使各類閥門不會由于機械雜物卡入密封圈而失靈。球墨鑄鐵伸縮法蘭過濾器型號YSTF-16Q、SGL41H-16Q。
公稱通徑DN(mm) | DN50-DN300 |
壓力范圍 | 0.6~5.0(150Lb~600Lb) |
連接方式 | 法蘭式 |
工作溫度 | -40℃-450℃ |
閥體材質 | 球墨鑄鐵、碳鋼、不銹鋼等 |
濾網材質 | SS304、SS316、纖維燒結氈、金屬燒結網 |
過濾精度 |
一般固體 1~20 目、一般液體 30~80 目、一般氣體 100~400 目 |
適用介質 | 水、污水、氣體、酸堿、食品化學溶濟、腐蝕性化學液體 |

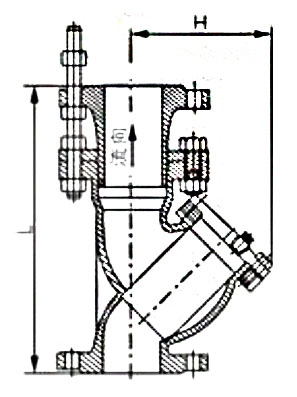

公稱通徑DN(mm) | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
L | 300 | 350 | 400 | 450 | 500 | 550 | 650 | 775 | 900 |
H | 130 | 165 | 195 | 230 | 300 | 335 | 420 | 500 | 580 |
