JZ676Y-10C雙閘板氣鎖排氣閥-JZ674H-10C氣動雙閘板進料閥-透氣閥適用于火力發電廠干灰除灰系統、倉泵出料輸送或作為排氣閥,同時也適用于礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質在管道上作啟閉之用。
氣動雙閘板進料閥采用結構陶瓷做密封副,耐沖刷,耐磨性好。撐開式雙閘板密封結構,啟閉過程中閘板自旋,有拋光自潔功能,閥門關閉時雙向密封,啟閉靈活。根據不同工況可設置吹掃口、自動吹掃系統,適用于干灰、渣漿、物料等介質的輸送,積灰少,無卡澀,維護簡單,使用壽命長。撐開式雙閘板密封結構,啟閉過程中閘板自旋,有拋光自潔功能,閥門關閉時雙向密封,啟閉靈活。根據不同工況可設置吹掃口、自動吹掃系統,適用于干灰、渣漿、物料等介質的輸送,積灰少,無卡澀,維護簡單,使用壽命長。
雙閘板氣鎖排氣閥性能特點
1、雙閘板形式
2、氣缸可帶磁性開關
3、密封副采用超耐磨合金或陶瓷
4、適用作為出料閥或排氣(透氣)閥
通徑規格 | DN50~DN250 |
公稱壓力 | 1.0Mpa |
材質 |
閥體:WCB鑄鋼或無縫鋼管焊接 閥板:合金鋼噴涂鎳基硬質合金或陶瓷 |
適用溫度 | ≤250°C |
適用介質 |
粉煤灰、干粉塵、干灰、物料顆粒等或水、蒸汽等 |
適用范圍 | 火力發電廠干灰系統、倉泵進料、出料輸送。 化工、冶金、造紙、制藥等行業中散狀物料輸送系統。 |
執行機構 | 氣動 |

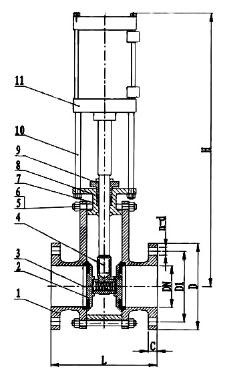

DN | L | D | D1 | D2 | H | C | n-d |
50 | 200 | 165 | 125 | 99 | 520 | 16 | 4-18 |
65 | 220 | 185 | 145 | 118 | 595 | 18 | 4-18 |
80 | 240 | 200 | 160 | 132 | 605 | 20 | 8-18 |
100 | 280 | 220 | 180 | 156 | 630 | 20 | 8-18 |
125 | 300 | 250 | 210 | 184 | 715 | 22 | 8-18 |
150 | 320 | 285 | 240 | 211 | 840 | 24 | 8-23 |
200 | 350 | 340 | 295 | 266 | 1155 | 26 | 8-23 |
250 | 400 | 395 | 350 | 319 | 1400 | 30 | 8-23 |
300 | 450 | 445 | 400 | 370 | 1800 | 30 | 12-23 |
